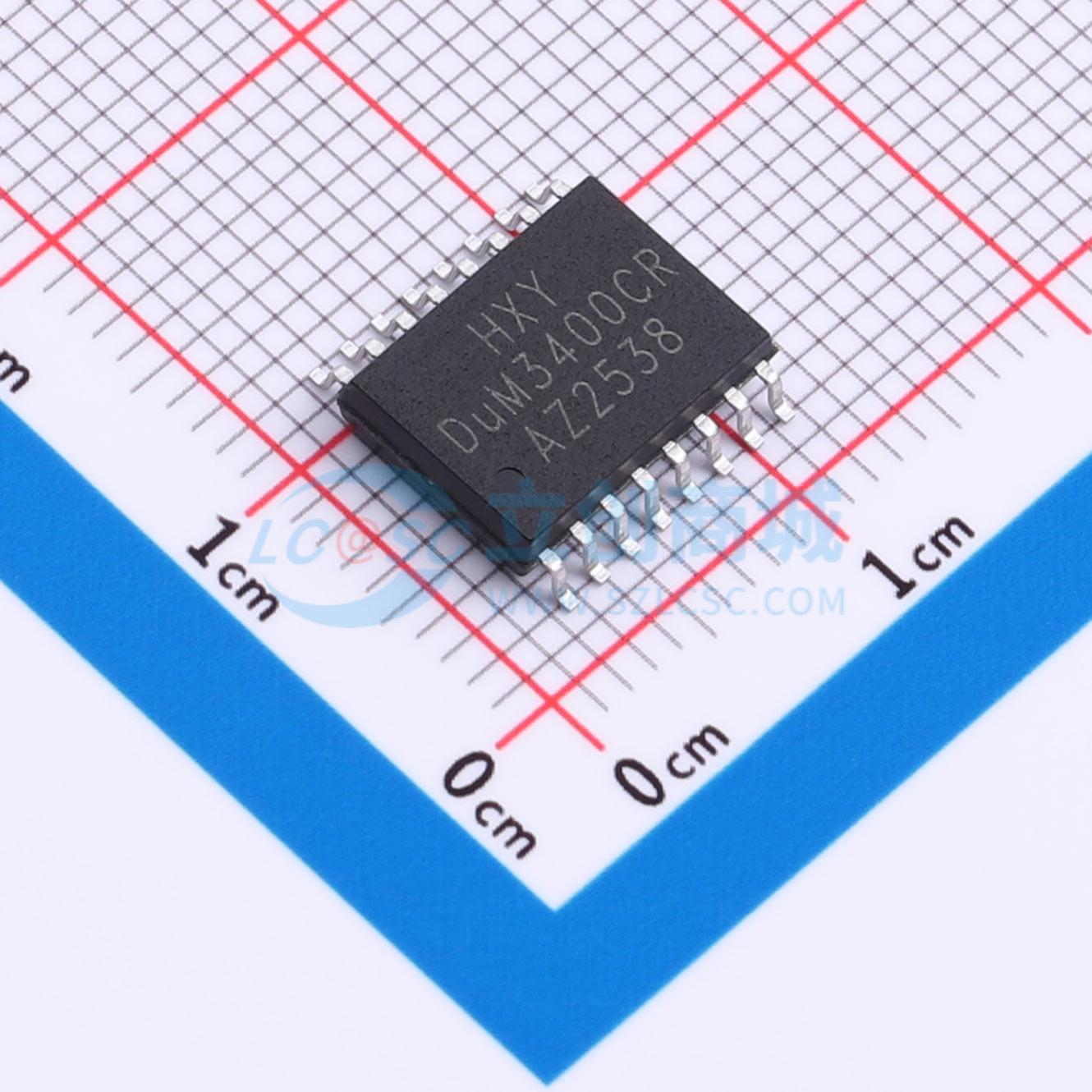

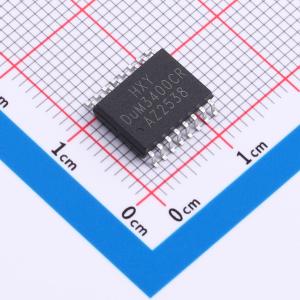

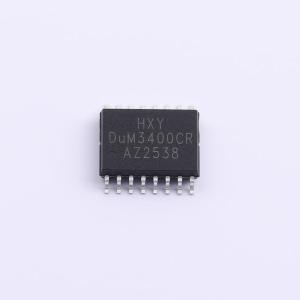

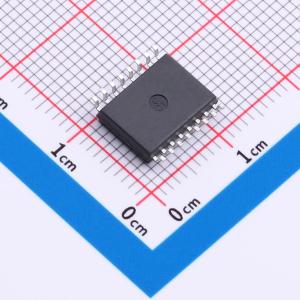

温馨提醒：图片仅供参考，商品以实物为准

ADUM3400CRWZ-HXY

高速四通道数字隔离器，具有精确时序特性、低电源损耗、高电磁抗扰度和低辐射，具备故障安全模式选项

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器工作电压范围为2.375V至5.5V，兼容多种供电系统。内部集成4个独立的正向信号通道，无反向通道，支持最高150Mbps的数据速率，满足高速信号传输需求。其共模瞬态抗扰度（CMTI）高达150kV/µs，具备优异的电磁干扰抑制能力，确保信号在复杂噪声环境下稳定传输。采用高隔离耐压工艺，可实现输入与输出间的可靠电气隔离，适用于多路信号隔离、电源监控、通信模块及高密度电路板设计中的噪声隔离与电平转换应用。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM3400CRWZ-HXY
商品编号: C52145199
商品封装: SOW-16
包装方式: 编带
商品毛重: 0.503克(g)

商品参数

商品概述

ADUM340x是一款高性能四通道数字隔离器，具备精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，该器件可提供高电磁抗扰度和低辐射。所有版本均集成施密特触发器输入，以实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均通过二氧化硅绝缘栅实现隔离。ADUM340x的四个通道方向相同，且输出侧具备输出使能功能；ADUM3401包含三个前向通道和一个反向通道，两侧均具备输出使能；ADUM3402包含两个前向通道和两个反向通道，两侧同样具备输出使能。所有器件均提供故障安全模式选项，以应对输入侧电源或信号丢失的情况。该器件的高绝缘能力有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而避免干扰或损坏敏感电路。其高CMTI能力确保了数字信号的正确传输。该系列器件采用16引脚SOW封装，所有产品均具备3.75kV RMS的隔离额定值，宽体封装版本支持高达5kV RMS的绝缘耐压。

商品特性

信号传输速率：DC至150Mbps
宽电源电压范围：2.5V至5.5V
宽温度范围：-40°C至125°C
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI：±150kV/µs（典型值）
低功耗（典型值）：1.5mA/通道（5V，1Mbps）；6.6mA/通道（5V，100Mbps）
精确时序（典型值）：12ns传播延迟；1ns脉冲宽度失真；2ns传播延迟偏差；5ns最小脉冲宽度
高达5kV RMS的隔离电压
隔离栅寿命：大于40年
施密特触发器输入
SOW-16封装，符合RoHS标准

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离ADC与DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	12ns
	功能特性	失效安全输出
	工作电压(VCCA)	2.375V~5.5V
	工作电压(VCCB)	2.375V~5.5V
	工作温度	-40℃~+125℃
	通道数	4
