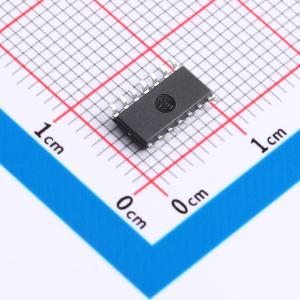

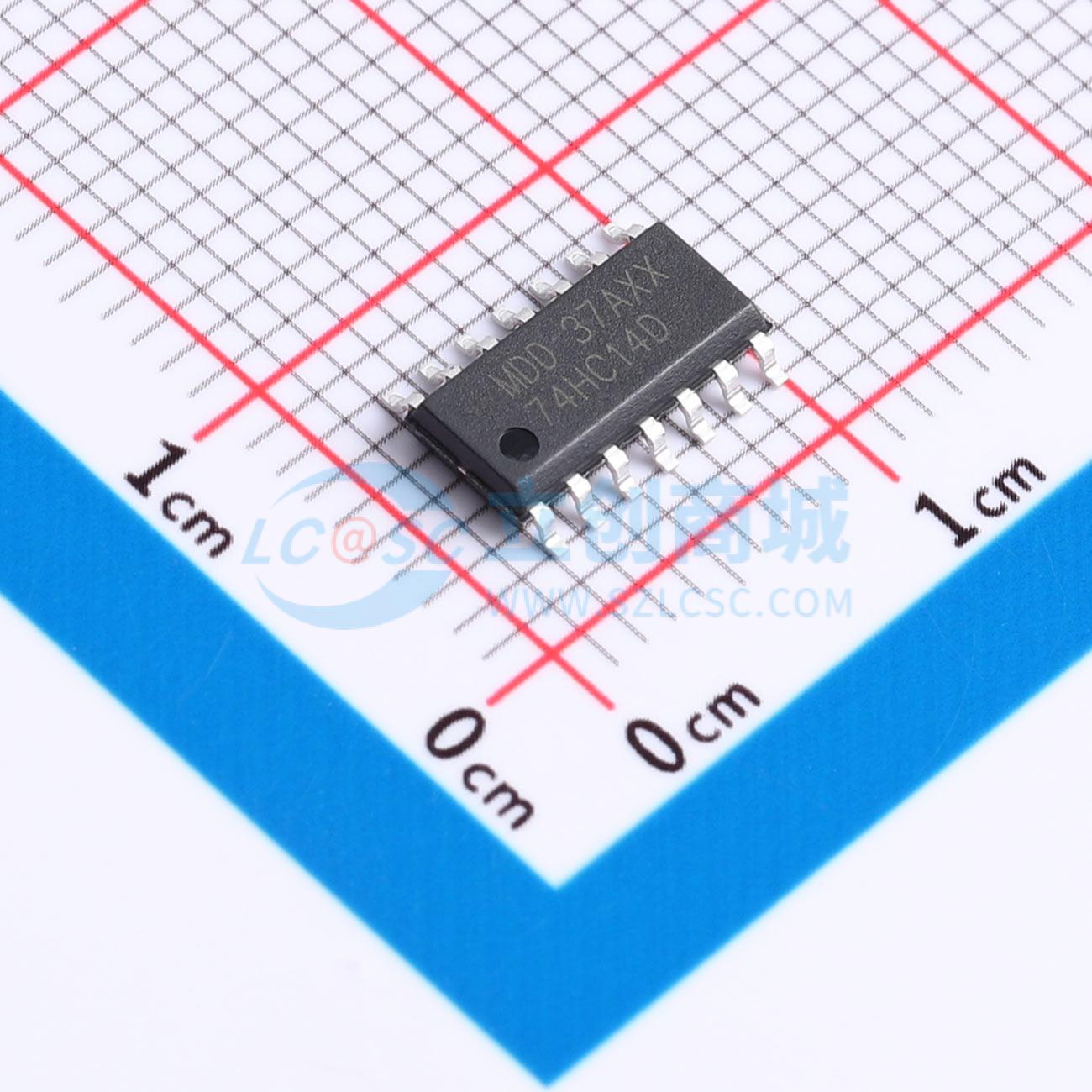

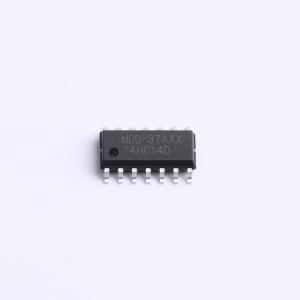

温馨提醒：图片仅供参考，商品以实物为准
74HC14D
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC14D是一款带施密特触发器输入的六反相器。该器件的输入阈值电平经过降低处理，可与TTL逻辑电平接口。输入还包含钳位二极管，这使得能够使用限流电阻将输入连接到超过VCC的电压
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC14D
- 商品编号
- C52140397
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.40852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 15ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
74HC14和74HCT14是带有施密特触发器输入的六反相器。该器件降低了输入阈值电平，以便与TTL逻辑电平接口。施密特触发器输入将缓慢变化的输入信号转换为清晰无抖动的输出信号。
商品特性
- 宽电源电压范围：2.0V ~ 6.0V
- 高噪声容限
- CMOS低功耗
- 闩锁性能超过250mA
- 无限制的上升和下降时间
- 符合JEDEC标准：JESD8C（2.7V至3.6V）和JESD7A（2.0V至6.0V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 2超过3500 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000 V
- 多种封装选项
