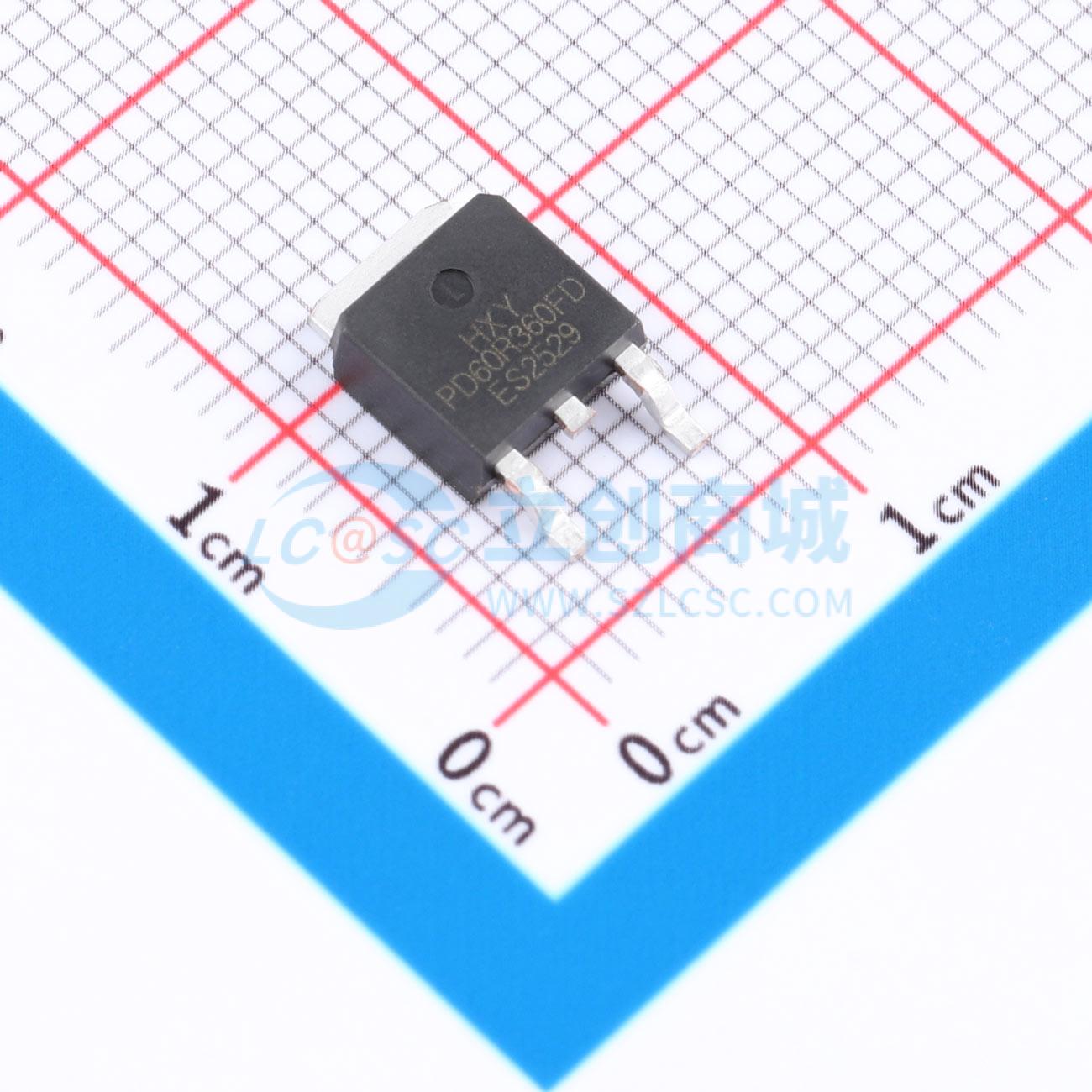

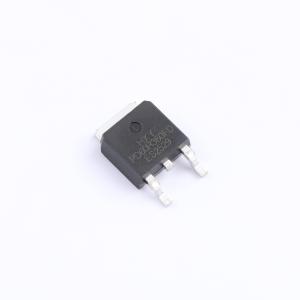

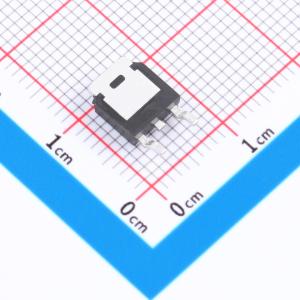

温馨提醒：图片仅供参考，商品以实物为准
IPD60R360PFD7S-HXY
SiC功率MOSFET N沟道增强模式，高速开关、低电容、高压、低导通电阻，易并联和驱动，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道碳化硅场效应管具备650V的漏源电压（VDSS）和15A的连续漏极电流（ID），导通电阻低至260mΩ，适用于高效率功率转换设计。其栅源电压范围为-5V至+16V，确保了驱动兼容性与工作稳定性。得益于碳化硅材料的优异特性，该器件可在高频、高温及高压环境下保持低开关损耗与导通损耗，广泛应用于开关电源、光伏逆变系统、服务器电源模块及高密度电源转换装置中，满足对能效与功率密度有较高要求的场景。
- 商品型号
- IPD60R360PFD7S-HXY
- 商品编号
- C52098377
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | - | |
| 类型 | - | |
| 配置 | - | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 15A | |
| 耗散功率(Pd) | 52W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 11.2nC | |
| 输入电容(Ciss) | 180pF | |
| 反向传输电容(Crss) | 0.9pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 20pF | |
| 导通电阻(RDS(on)) | 220mΩ |
商品特性
- 低电容高速开关
- 高阻断电压，低导通电阻
- 易于并联
- 驱动简单
- 符合RoHS标准
应用领域
- 功率因数校正模块
- 开关模式电源
- 直流-交流逆变器
- 高压直流-直流转换器
