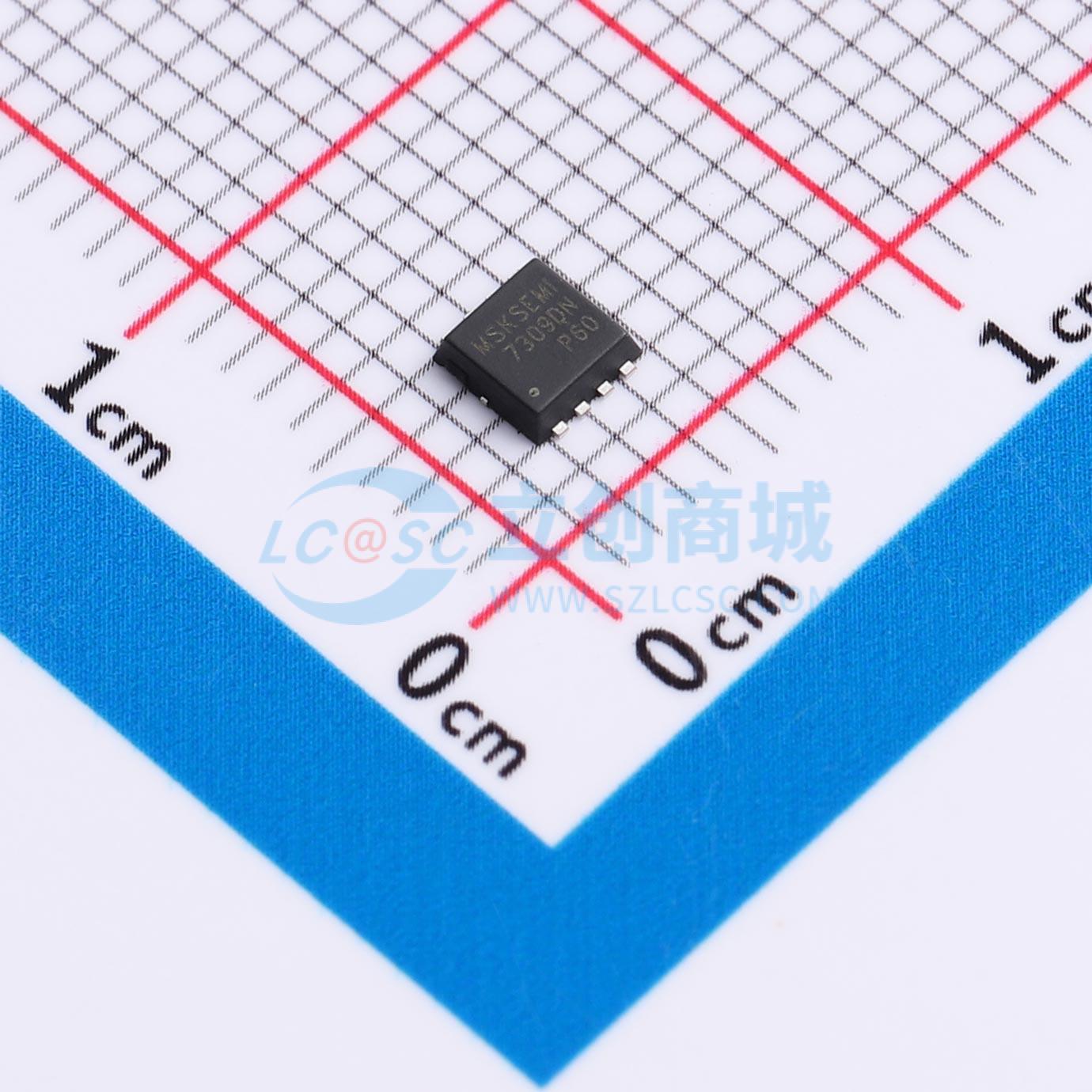

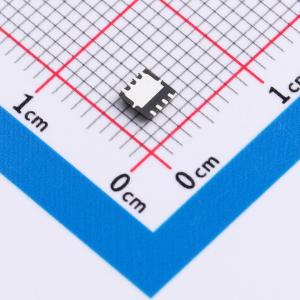

温馨提醒：图片仅供参考，商品以实物为准
SI7309DN-T1-E3-MS
采用先进沟槽技术的P沟道MOSFET，适用于电池保护和开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SI7309DN-T1-E3-MS场效应管为P沟道，采用DFN3X3-8L封装实现紧凑结构与强劲性能；60V VDSS、15A 连续电流适配高电压中等电流场景，70mΩ 低 RD (on) 减少能量损耗、提升效率，凭借优异电气性能与可靠品质，成为电源转换、马达驱动等严苛应用的理想半导体方案。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SI7309DN-T1-E3-MS
- 商品编号
- C51908773
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 49mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 6.1nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 585pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 100pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
SI7309DN-T1-E3-MS采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -60 V,ID = -20 A
- 在VGS = -10 V时,RDS(ON) < 60 mΩ
应用领域
-电池保护-负载开关-不间断电源
