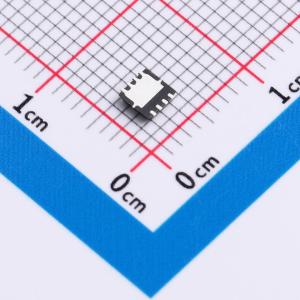

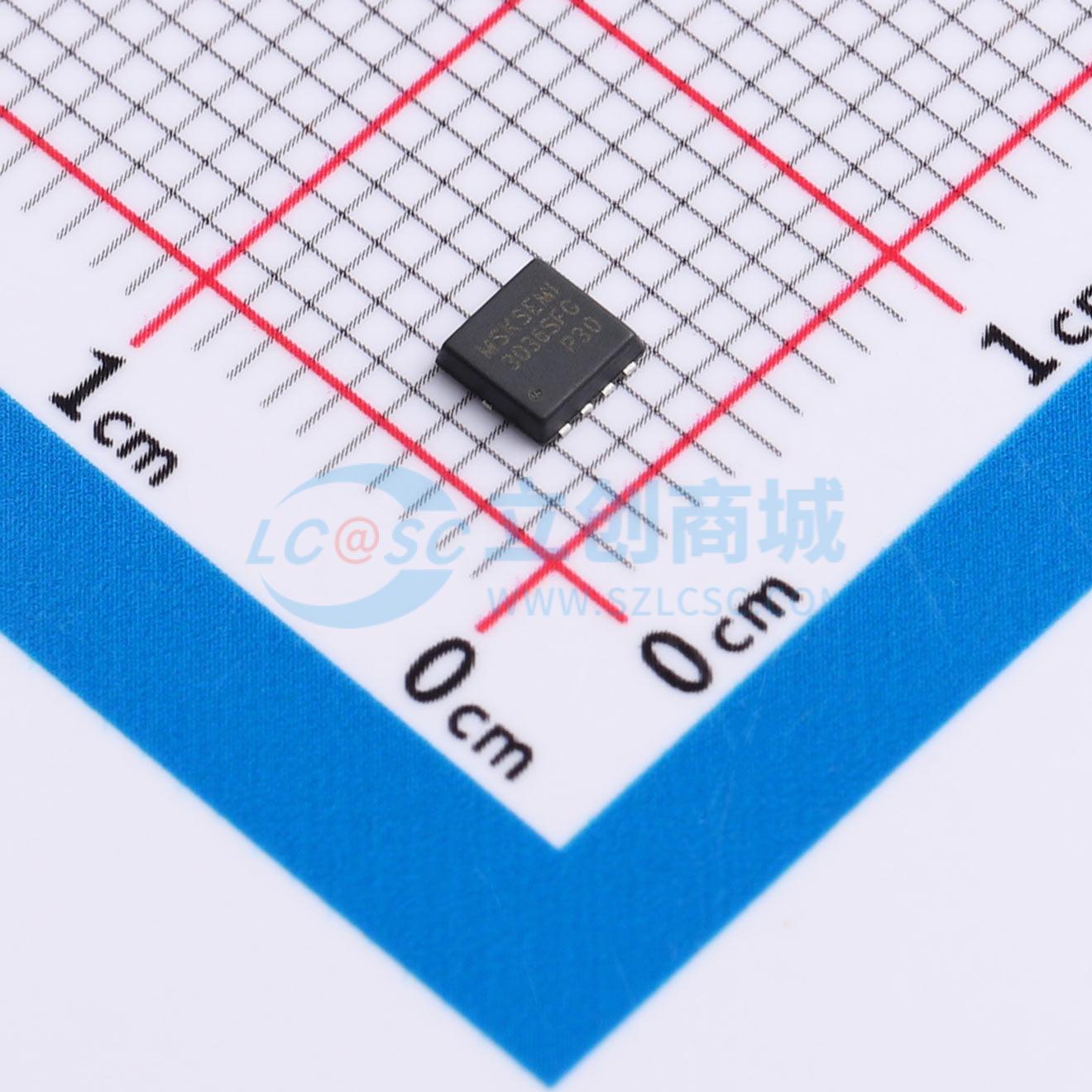

温馨提醒：图片仅供参考，商品以实物为准
DMP3036SFG-MS
采用先进沟槽技术的P沟道MOSFET，适用于大电流负载应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款DMP3036SFG-MS场效应管为P沟道，它采用小型DFN3X3-8L封装，兼顾空间节省与实用性；40A电流可适配中等功率需求，30V电压兼容多类常见电路，13mΩ 典型内阻有效减少损耗，在消费电子领域能精准实现中等功率设备的电流调控与稳定运行。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- DMP3036SFG-MS
- 商品编号
- C51908772
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 22nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.33nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 183pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
DMP3036SFG-MS采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。
商品特性
- 漏源电压VDS = -30 V,漏极电流ID = -35 A
- 当栅源电压VGS = -10 V时,导通电阻RDS(ON) < 15 mΩ
- 当栅源电压VGS = -4.5 V时,导通电阻RDS(ON) < 26 mΩ
应用领域
-全桥转换器的高端开关-LCD显示器用DC/DC转换器
