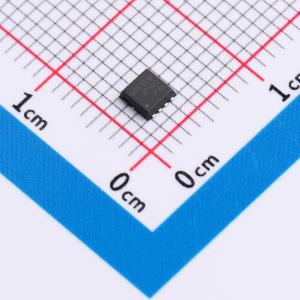

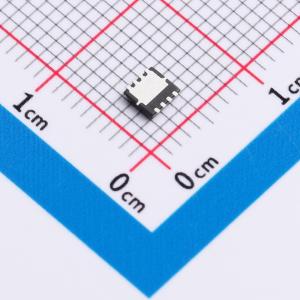

温馨提醒：图片仅供参考，商品以实物为准
AON7403-MS
采用先进沟槽技术设计的P沟道MOSFET，适用于大电流负载应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款AON7403-MS高性能P沟道MOSFET，采用 DFN3X3-8L 小型封装，精准适配高密度、低电阻应用设计需求；30V 电压下可稳定运行，且能提供 40A 连续电流，尤其适配电源开关、负载驱动等场景；13mΩ 低导通电阻有效减少功率损耗，实现卓越能效，是紧凑型、高效能电子设计的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AON7403-MS
- 商品编号
- C51908770
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 22nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.33nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 183pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AON7403采用先进的沟槽技术和设计,在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合高电流负载应用。
商品特性
- 漏源电压VDS = -30V,漏极电流ID = -35A
- 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 15 mΩ
- 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 26 mΩ
应用领域
- 全桥转换器的高端开关
- 液晶显示器的DC/DC转换器
