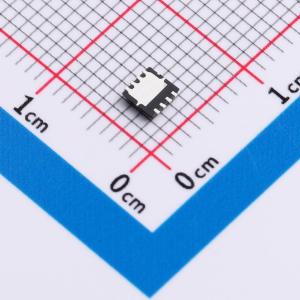

  • SI7121ADN-T1-GE3-MS商品缩略图
  • SI7121ADN-T1-GE3-MS商品缩略图
  • SI7121ADN-T1-GE3-MS商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI7121ADN-T1-GE3-MS

采用先进沟槽技术的P沟道MOSFET,适用于大电流负载应用

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
此款SI7121ADN-T1-GE3-MS场效应管为P沟道,采用 DFN3X3-8L 封装设计,同步提升集成密度与散热性能;30V VDSS 搭配 40A 最大连续 ID 强化功率承载能力,13mΩ 超低 RD (on) 显著提升系统能效,广泛适配高级电源管理、电机驱动控制场景,是优化电路设计、追求卓越性能的理想半导体组件。
品牌名称
MSKSEMI(美森科)
商品型号
SI7121ADN-T1-GE3-MS
商品编号
C51908769
商品封装
DFN-8L(3x3)​
包装方式
编带
商品毛重
0.1016克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)-
导通电阻(RDS(on))12mΩ@10V
耗散功率(Pd)15W
阈值电压(Vgs(th))1.6V
栅极电荷量(Qg)22nC
属性参数值
输入电容(Ciss)1.33nF
反向传输电容(Crss)156pF
工作温度-55℃~+150℃
配置-
类型P沟道
输出电容(Coss)183pF
栅极电压(Vgs)±20V

商品概述

SI7121ADN-T1-GE3-MS采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。

商品特性

  • 漏源电压VDS = -30 V,漏极电流ID = -35 A
  • 当栅源电压VGS = -10 V时,导通电阻RDS(ON) < 15 mΩ
  • 当栅源电压VGS = -4.5 V时,导通电阻RDS(ON) < 26 mΩ

应用领域

-全桥转换器的高端开关-液晶显示器的DC/DC转换器
