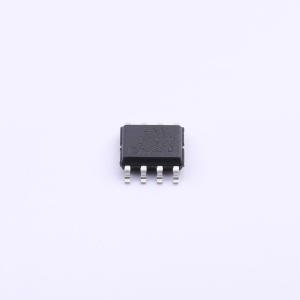

温馨提醒：图片仅供参考，商品以实物为准
AO4402-HXY
1个N沟道 耐压:20V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款N型场效应管具有20A的电流承载能力和20V的电压耐受性，内阻典型值为6.3mΩ，适用于高要求应用。其VGS为12V，确保稳定工作。该元器件适合对电流和电压稳定性有严格要求的场景，如电源管理和信号放大等关键电路。
- 商品型号
- AO4402-HXY
- 商品编号
- C4748742
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 5.5mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss) | 4.63nF | |
| 反向传输电容(Crss) | 810pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
4953-HXY采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于各种应用。
商品特性
- VDS = 20V,ID = 20A
- 在VGS = 4.5V时,RDS(ON) < 5.5mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
