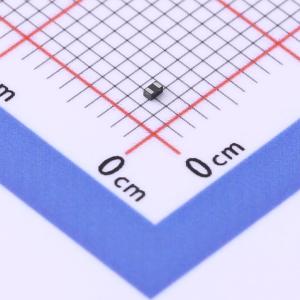

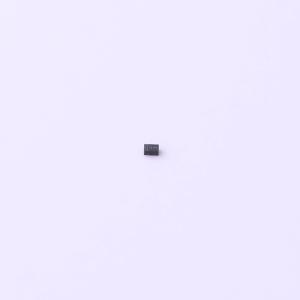

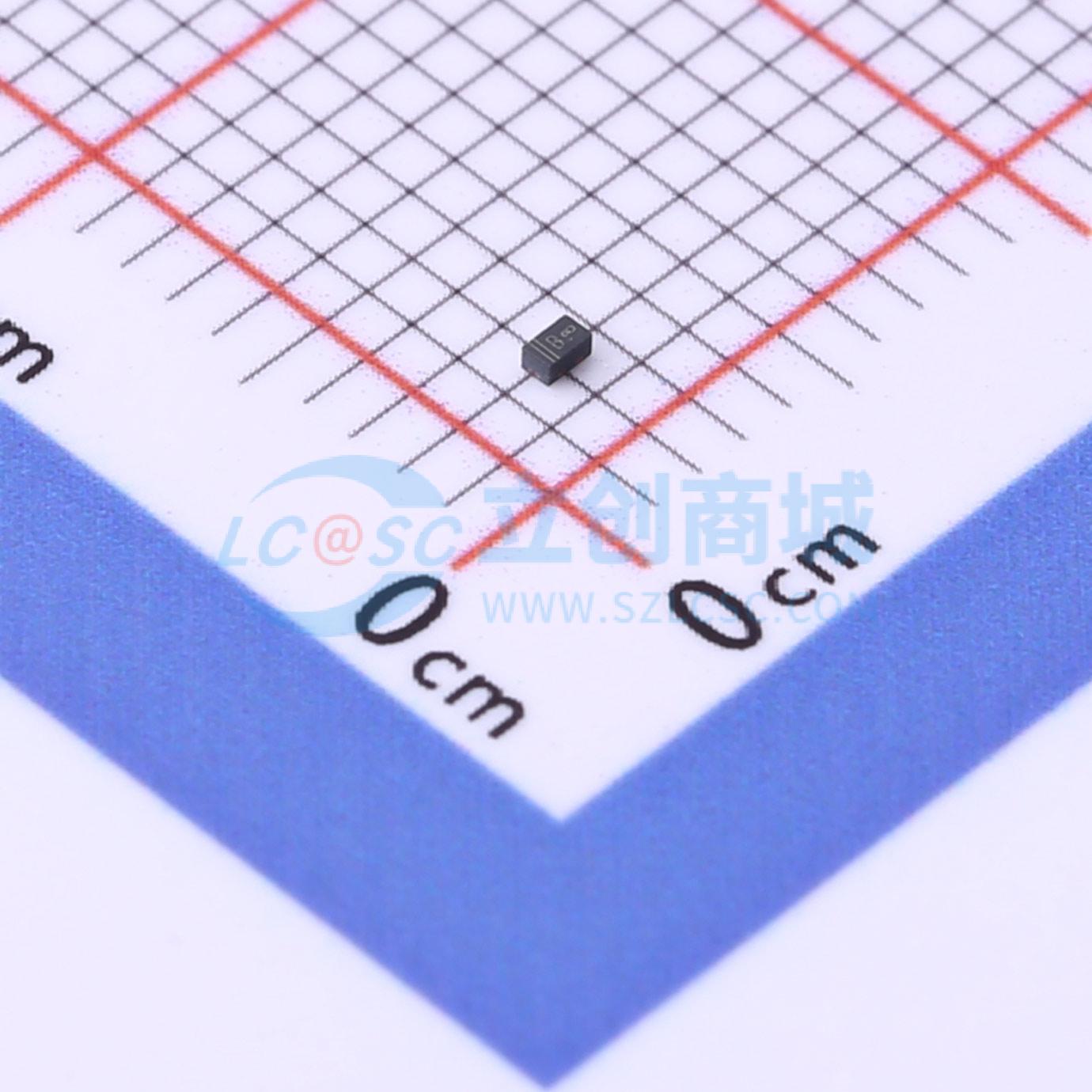

温馨提醒：图片仅供参考，商品以实物为准
ESD8D3.3C-HXY
1路 双向ESD 3.3V截止 峰值脉冲电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该DFN1006-2L封装的双向ESD静电防护二极管专为3.3V系统设计，提供单通道高效防护。器件能在瞬态条件下承受9A峰值脉冲电流IPP，有效防止双向静电放电对电路的影响。其结电容低至15pF，确保在高速数据接口应用中保持出色的信号完整性，是现代便携式与高集成电子设备的理想ESD保护选择。
- 商品型号
- ESD8D3.3C-HXY
- 商品编号
- C4748775
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
