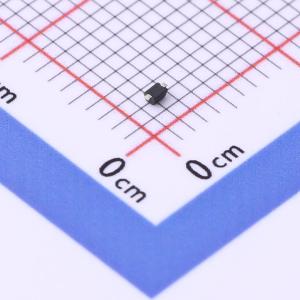

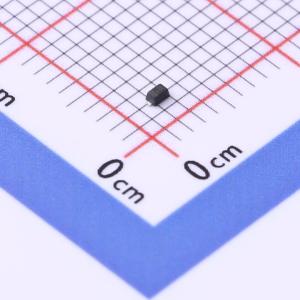

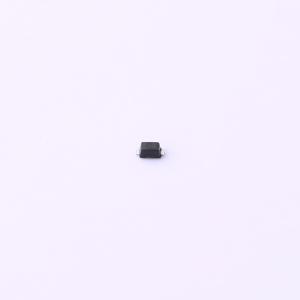

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3C-HXY
双向ESD 3.3V截止 峰值脉冲电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款紧凑型SOD-523封装的双向ESD静电防护二极管，专为1通道应用设计。具有低至3.3V的VRWM反向工作电压，能在不影响正常信号传输下提供卓越保护。其高达9A的峰值脉冲电流IPP和仅15pF的超低结电容CJ，确保在高效抵御ESD冲击的同时保持高速数据线路的优异信号质量。
- 商品型号
- ESD5Z3.3C-HXY
- 商品编号
- C4748788
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
