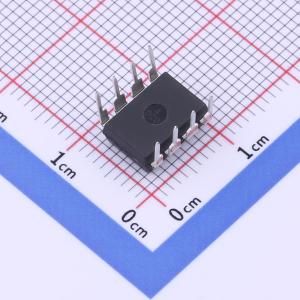

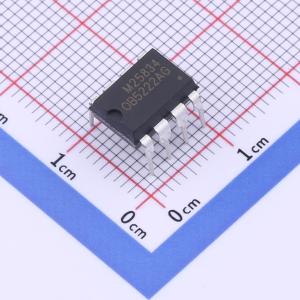

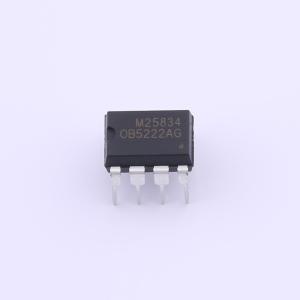

温馨提醒：图片仅供参考，商品以实物为准

OB5222AG

高压绿色模式PWM功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB5222是一款高度集成的电流模式PWM功率开关。它采用高压启动设计，针对高性能、超低待机功耗（< 30mW）和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率在内部固定，并微调至一个较窄的范围
品牌名称: OB(昂宝)
商品型号: OB5222AG
商品编号: C4748799
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.85克(g)

商品参数

	属性	参数值
	晶体管耐压	600V
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-20℃~+85℃

商品概述

OB5222是一款高度集成的电流模式PWM功率开关。它采用高压启动设计，针对高性能、超低待机功耗（<30mW）和高性价比的离线反激式转换器应用进行了优化。

正常工作时，PWM开关频率在内部固定，并微调至一个较窄的范围。在空载或轻载条件下，该IC工作在扩展“突发模式”以最小化开关损耗，从而实现低于30mW的待机功耗和非常高的转换效率。

OB5222实现了高压启动，具有启动时间短和超低待机电流的特点。

OB5222提供全面的保护功能，并具备自动恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）和过温保护（OTP）。它还提供锁存关断保护，包括VDD过压保护。采用昂宝专有的频率混洗技术，可实现出色的EMI性能。将22KHz以下的音调能量降至最低，以避免工作期间产生音频噪声。

OB5222采用DIP8封装。

商品特性

内置高压启动
超低待机功耗（<30mW）
集成高压MOSFET
上电软启动
用于改善EMI的频率混洗技术
扩展突发模式控制，以提高效率并降低待机功耗
无音频噪声运行
固定65KHz开关频率
全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期过流保护（OCP）
- 具备自动恢复功能的过载保护（OLP）
- 具备自动恢复功能的过温保护（OTP）
- 带一次锁存关断的VDD过压保护（OVP）

应用领域

用于以下设备的离线AC/DC反激式转换器
- AC/DC适配器
- PDA电源
- 数码相机和摄像机适配器
- VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
- 机顶盒电源
- 电脑和服务器辅助电源
- 开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.5V~23.5V
	开关频率	60kHz~70kHz
	最大占空比	85%
