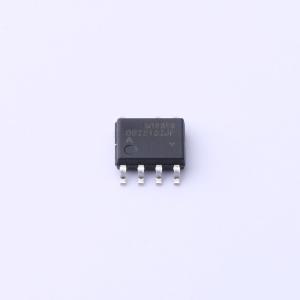

OB25132AJPA

OB25132A是一款高性能离线PSR功率开关，适用于低功率AC/DC充电器和适配器应用。它采用原边感应和调节方式，因此可省去光耦和TL431。该器件集成了专有恒压（CV）和恒流（CC）控制功能。 在CC控制模式下，可通过CS引脚处的检测电阻Rs从外部调节电流和输出功率设定值。在CV控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。该器件在CC模式以及大负载条件下以PFM模式工作，在轻/中负载时以降频PWM模式工作。芯片工作电流极低，待机功率可低于75mW。 OB25132A具备全面的保护功能，并带有自动恢复特性，包括逐周期电流限制、VDD过压保护、短路保护、内置前沿消隐、VDD欠压锁定（UVLO）、可编程掉电保护、可编程线电压过压保护、过温保护（OTP）等。 OB25132A采用SOP7封装。

• 无需TL431和光耦的原边感应和调节
• 在通用交流输入下实现高精度恒压和恒流调节
• 采用多模式PWM/PFM操作以提高效率
• 准谐振操作以实现最高整体效率
• 良好的动态响应
• 可编程CV和CC调节
• 内置固定线缆补偿
• 内置线电压和原边绕组电感补偿
• 可编程掉电保护和线电压过压保护
• 无需控制环路补偿
• 无音频噪声运行
• 内置BJT开关
• 内置前沿消隐（LEB）
• 具备自动恢复功能的全面保护
• VDD过压保护
• 带迟滞的VDD欠压锁定（UVLO）
• 逐周期电流限制
• 反馈环路开路保护
• 输出短路保护
• 过温保护（OTP）

• 手机充电器
• 数码相机充电器
• 小功率适配器
• 电脑、电视等的辅助电源
• 线性稳压器/RCC替代方案
