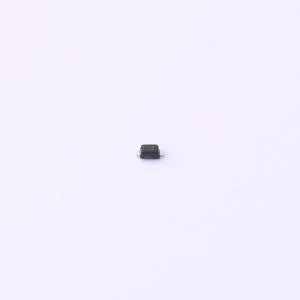

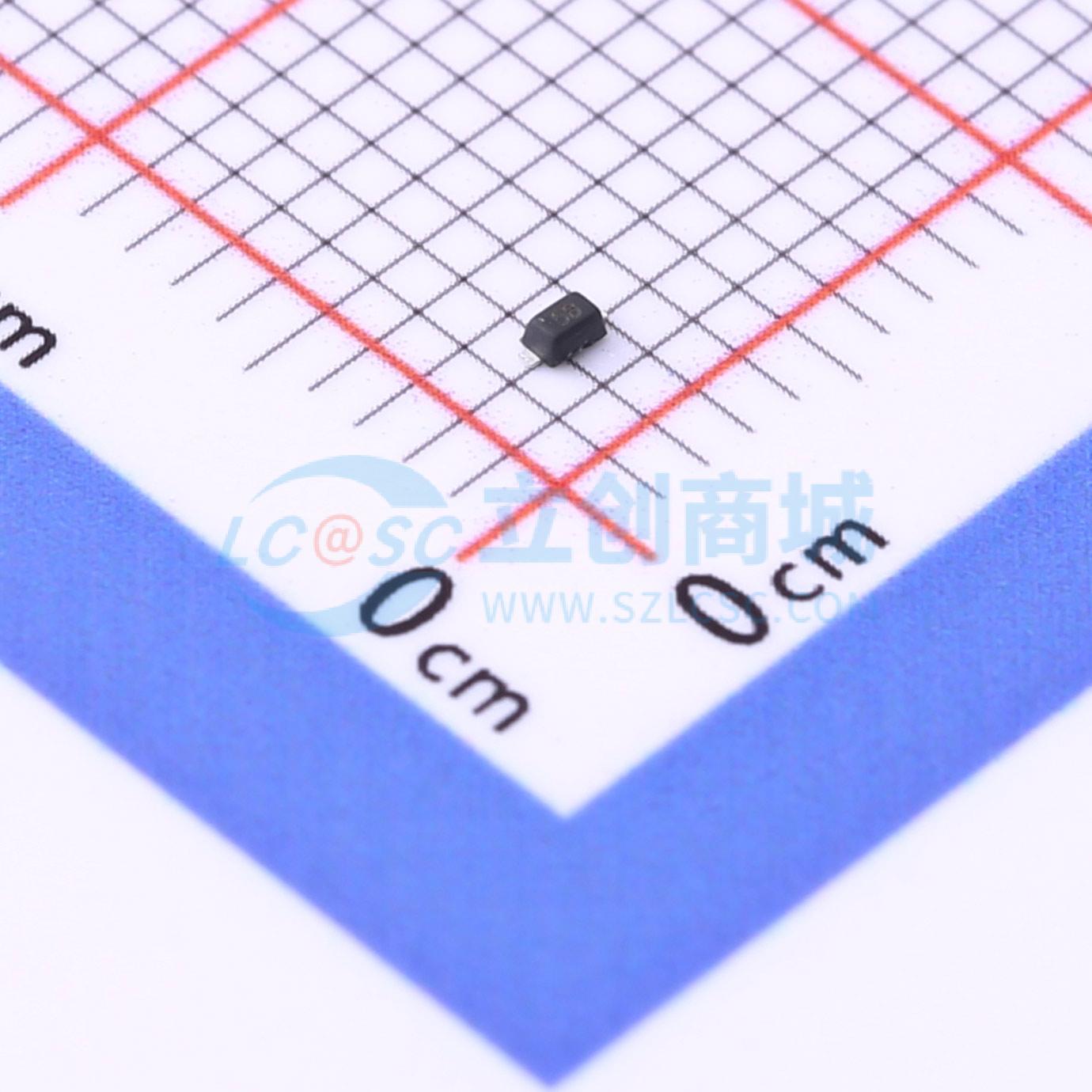

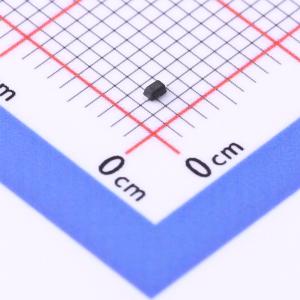

ESD5LM5.0C-HXY
双向ESD 5V截止 峰值脉冲电流：2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的双向ESD静电防护二极管，专为单通道应用提供卓越保护。具有5V工作电压耐受值VRWM，能有效防止过电压损害。器件在瞬态条件下可承受峰值脉冲电流IPP高达2.5A，并具备超低结电容CJ仅为2.5pF，确保在提供强大ESD防护的同时，最大程度地减少对高速信号完整性的影响，是高要求接口的理想防静电解决方案。
- 商品型号
- ESD5LM5.0C-HXY
- 商品编号
- C4748791
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 击穿电压 | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
ESD5LM5.0C可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。 它使设计人员能够灵活地在不适合使用阵列的应用中保护一条双向线路。
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 小外形尺寸：0.047" x 0.032"（1.20 mm x 0.80 mm）
- 低本体高度：0.016"（0.4 mm）
- 耐受电压：5 V
- 低泄漏
- 典型响应时间 < 1.0 ns
- IEC61000-4-2 4级ESD保护
- 这是一款无铅器件
