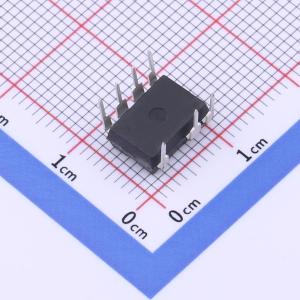

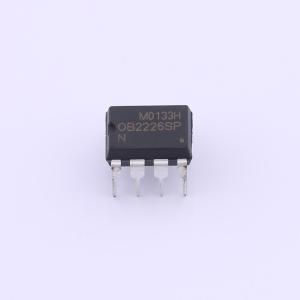

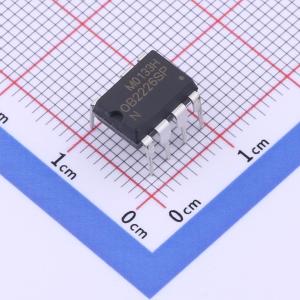

温馨提醒：图片仅供参考，商品以实物为准
OB2226NSP-H
高精度低成本McM电源开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2226NSP-H
- 商品编号
- C4748795
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 40kHz~50kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
OB2226N是一款高性能、高精度、低成本的PWM功率开关，适用于非隔离降压应用。它集成了一个专用的电流模式PWM控制器（采用DIP7封装的高压功率MOSFET）和内置误差放大器，以降低成本和元件数量。通过精确的内部电阻分压器、精确的误差放大器参考电压和负载补偿，可确保在通用交流输入下实现精确的恒压调节。为实现高效率，采用了具有降频控制的振荡器。此外，采用昂宝专有频率抖动技术改善EMI性能。 OB2226N提供上电软启动控制和保护功能，具备自动恢复特性，包括逐周期电流限制、过载保护、输出短路保护、过温保护、VDD过压保护和欠压锁定。 OB2226N采用DIP7封装。
商品特性
- 低成本、少元件的降压应用
- 内置误差放大器
- 负载补偿
- 具有降频控制的固定频率振荡器，以实现高效率
- 频率抖动以改善EMI性能
- 上电软启动
- 内置前沿消隐（LEB）
- 逐周期电流限制
- 过载保护
- 输出短路保护
- 过温保护
- 带迟滞的VDD欠压锁定（UVLO）
- VDD过压保护
应用领域
- 用于电器的低功率AC/DC离线开关电源
- 线性稳压器/RCC替代方案
