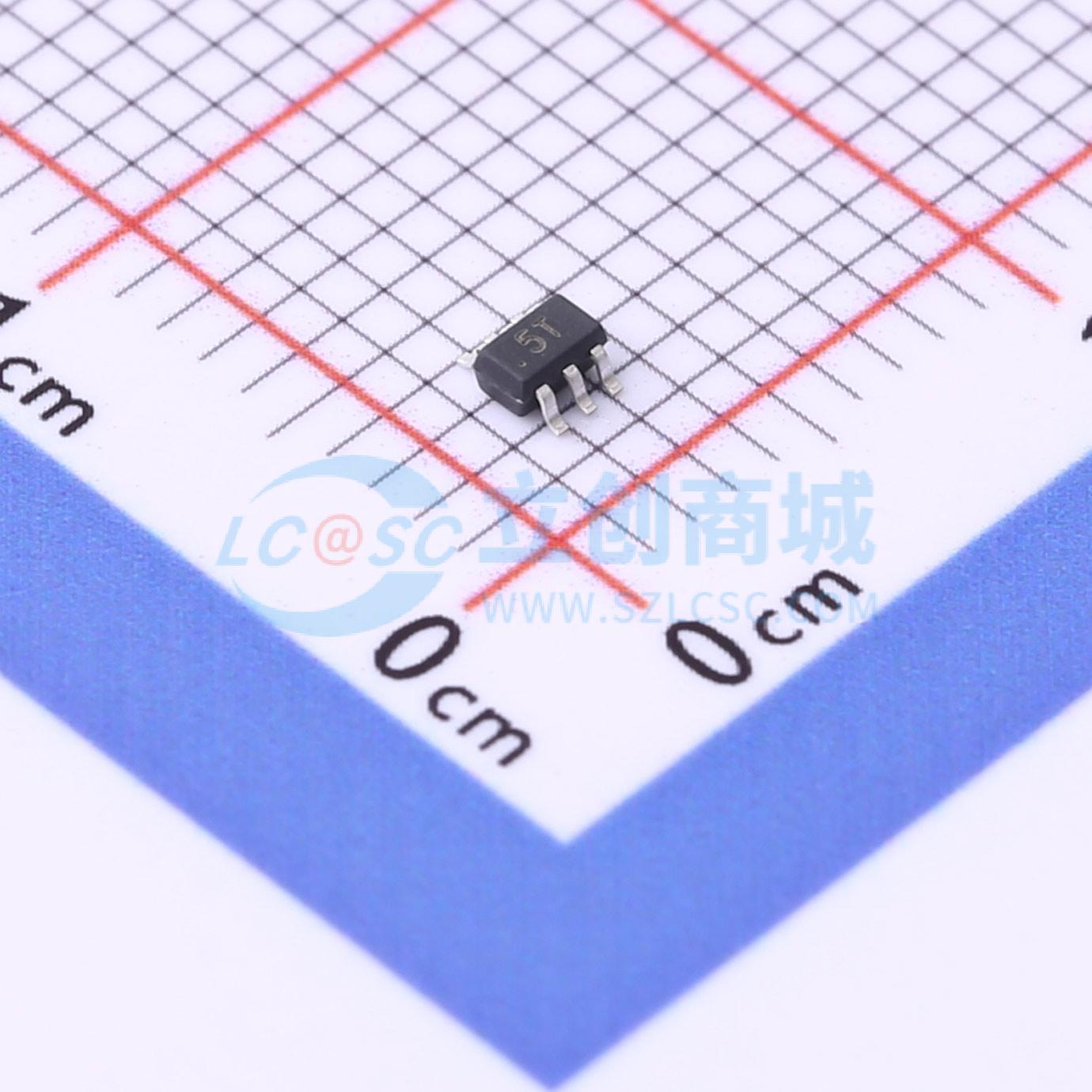

温馨提醒：图片仅供参考，商品以实物为准

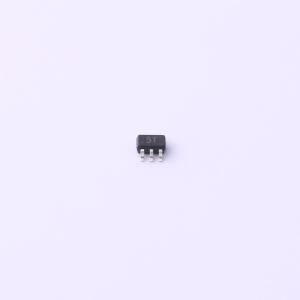

ESD0504F-HXY
5路 单向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOT-363封装单向ESD静电防护二极管，采用独特的4+1通道设计，具有5V工作电压耐受值VRWM，有效防止过电压冲击。器件每个通道均能承受瞬态峰值电流IPP高达4A，并配备超低结电容CJ仅0.6pF，在确保卓越多通道ESD防护的同时，最大程度保持高速信号传输的完整性，是现代高集成系统理想的防静电解决方案。
- 商品型号
- ESD0504F-HXY
- 商品编号
- C4748780
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
