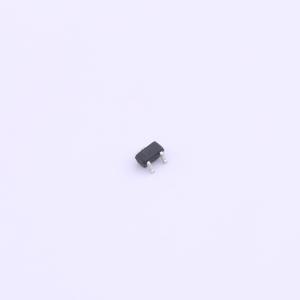

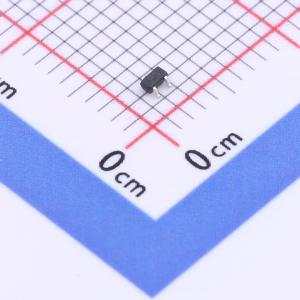

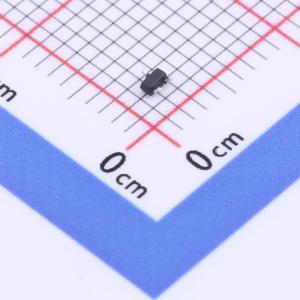

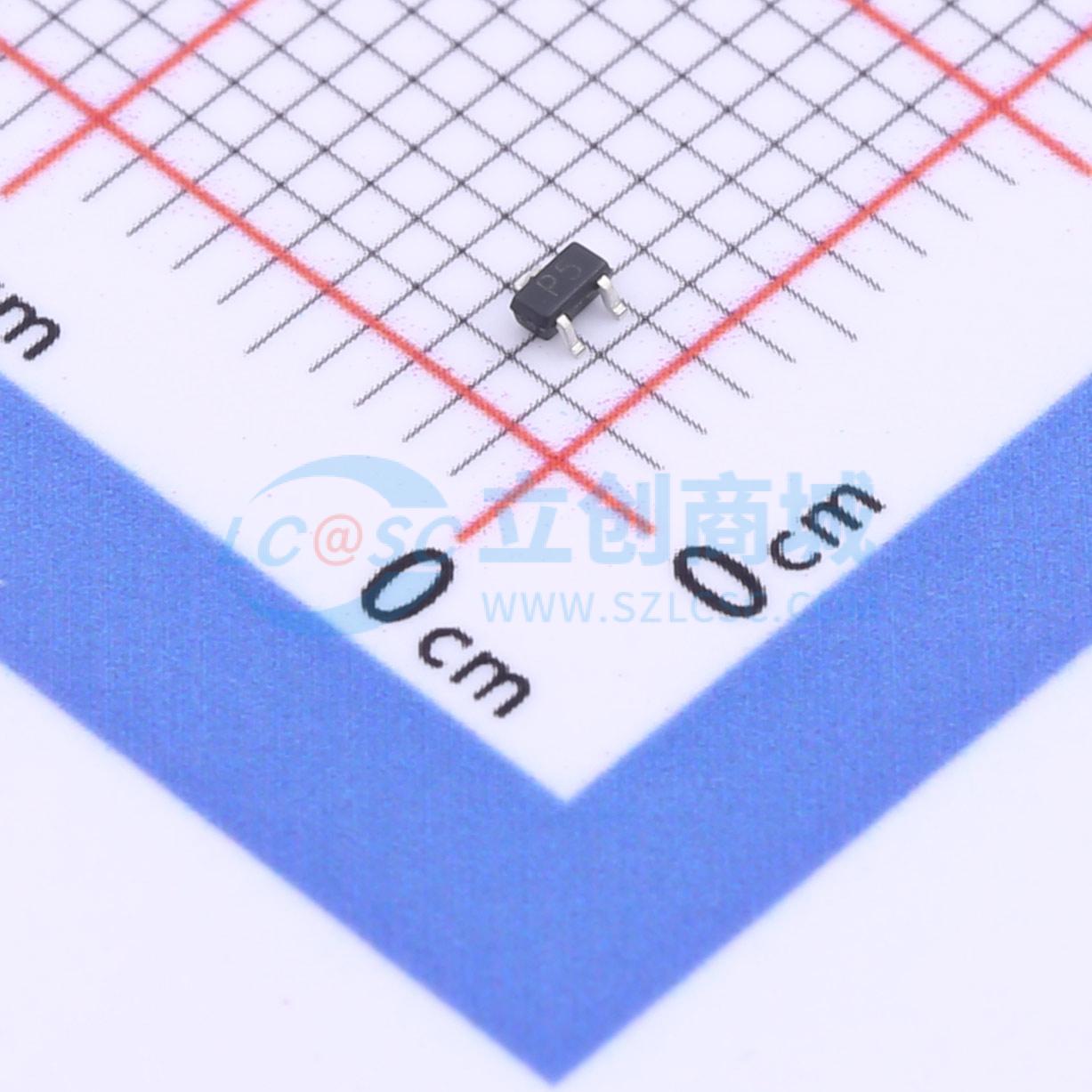

ESD0502B-HXY
单向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOT-523封装单向ESD静电防护二极管，采用双通道配置，具有5V工作电压耐受值VRWM，有效防止过电压损害。器件每通道可承受瞬态峰值电流IPP高达4A，并拥有超低结电容CJ仅为0.5pF，在提供强大ESD保护的同时确保高速信号传输无损，尤其适合对信号完整性和防静电性能要求严苛的现代双通道接口应用。
- 商品型号
- ESD0502B-HXY
- 商品编号
- C4748781
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
