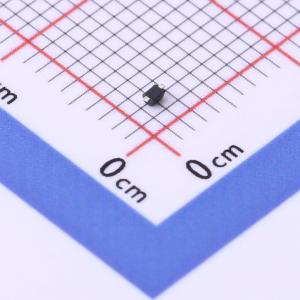

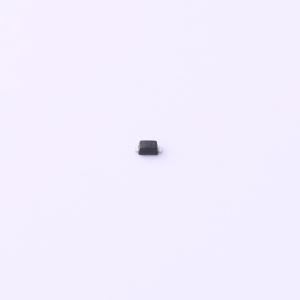

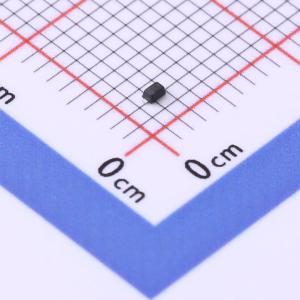

ESD5Z3.3-HXY
1路 单向ESD 3.3V截止 峰值脉冲电流：11.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 在售产品是一款高性能单向ESD静电防护二极管，采用小巧的SOD-523封装，专为1通道应用设计。具有3.3V高稳定VRWM电压，可有效防止过压损害。器件能在瞬态事件中承载高达11.2A的IPP峰值脉冲电流，尽管结电容CJ为105pF，但仍确保在提供强效ESD防护的同时，维持数据线路的良好信号完整性，适用于高速I/O端口静电防护需求。
- 商品型号
- ESD5Z3.3-HXY
- 商品编号
- C4748782
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.4V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
