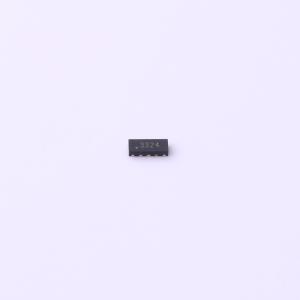

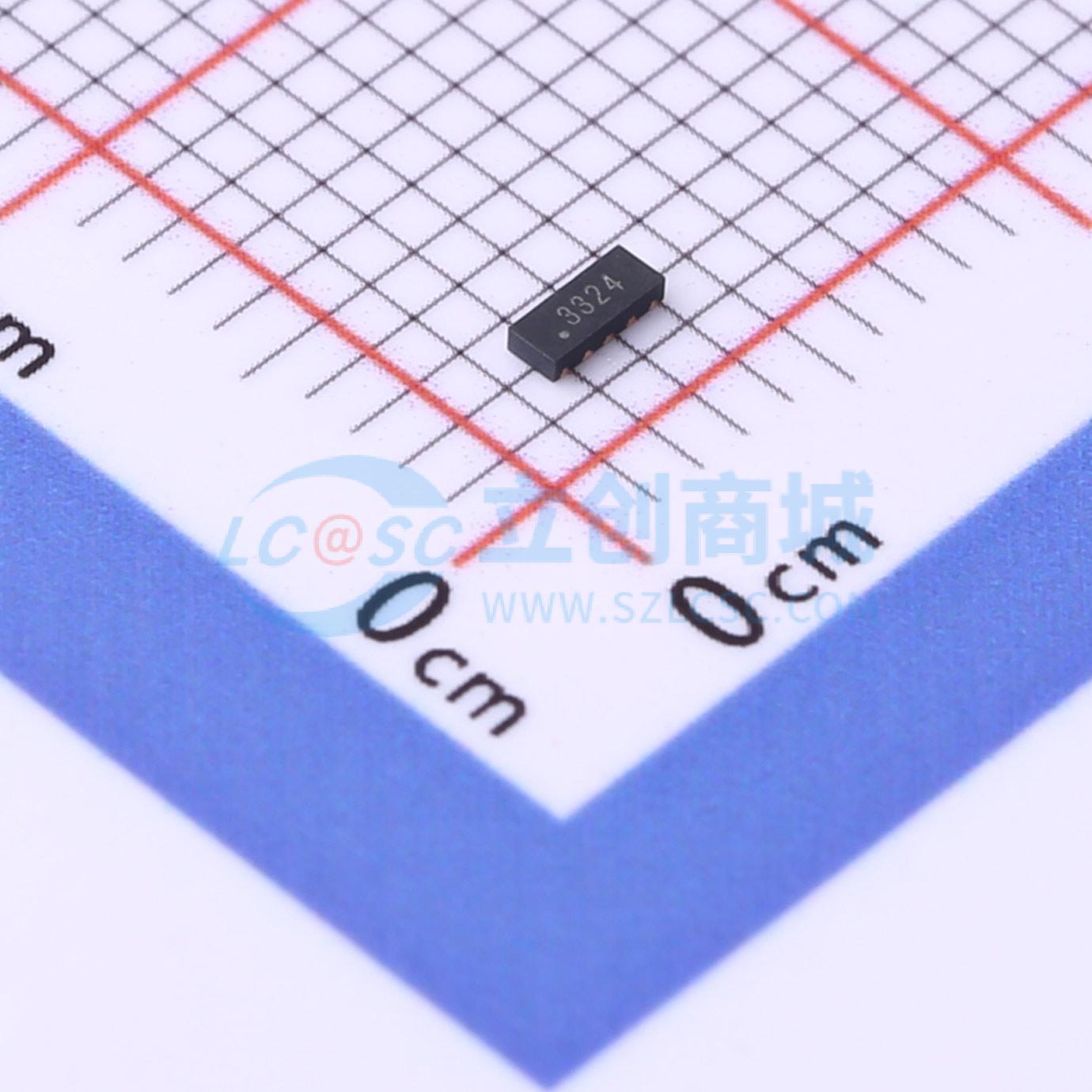

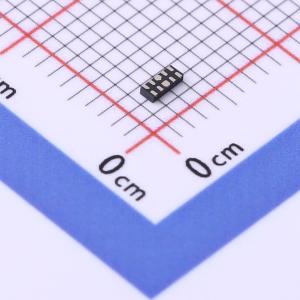

ESD3324P-HXY
4路 单向ESD 3.3V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款DFN2510-10L封装单向ESD静电防护二极管，专为4通道设计，具有3.3V工作电压耐受值VRWM，有效防止过电压损伤。器件每个通道均能承受瞬态峰值电流IPP达4A，并配备超低结电容CJ仅0.5pF，确保在提供卓越ESD保护的同时保持高速信号传输的优异品质，是现代多通道高速接口的理想防静电解决方案。
- 商品型号
- ESD3324P-HXY
- 商品编号
- C4748778
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
