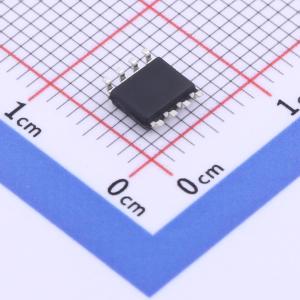

温馨提醒：图片仅供参考，商品以实物为准
AO4606-HXY
1个N沟道+1个P沟道 耐压:30V 电流:6A 5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本消费级MOSFET采用SOP-8封装，集成N+P沟道结构，额定电压30V，最大连续电流6A。专为电池管理系统、AC/DC转换器等应用设计，具备优秀的双向开关性能及低导通电阻特性，有效提升能源效率并确保在正负电压下稳定运行，是现代节能电子设备的理想选择。
- 商品型号
- AO4606-HXY
- 商品编号
- C4748741
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A；5.5A | |
| 导通电阻(RDS(on)) | 48mΩ@10V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V；1.3V | |
| 栅极电荷量(Qg) | 16nC@10V；5.2nC@10V | |
| 输入电容(Ciss) | 255pF；760pF | |
| 反向传输电容(Crss) | 95pF；50pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AO4614-HXY采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V,ID = 6A
- 在VGS = 10V时,RDS(ON) < 22mΩ
- VDS = -30V,ID = -5.5A
- 在VGS = -10V时,RDS(ON) < 45mΩ
应用领域
- 无线充电
- 升压驱动器
- 无刷电机
