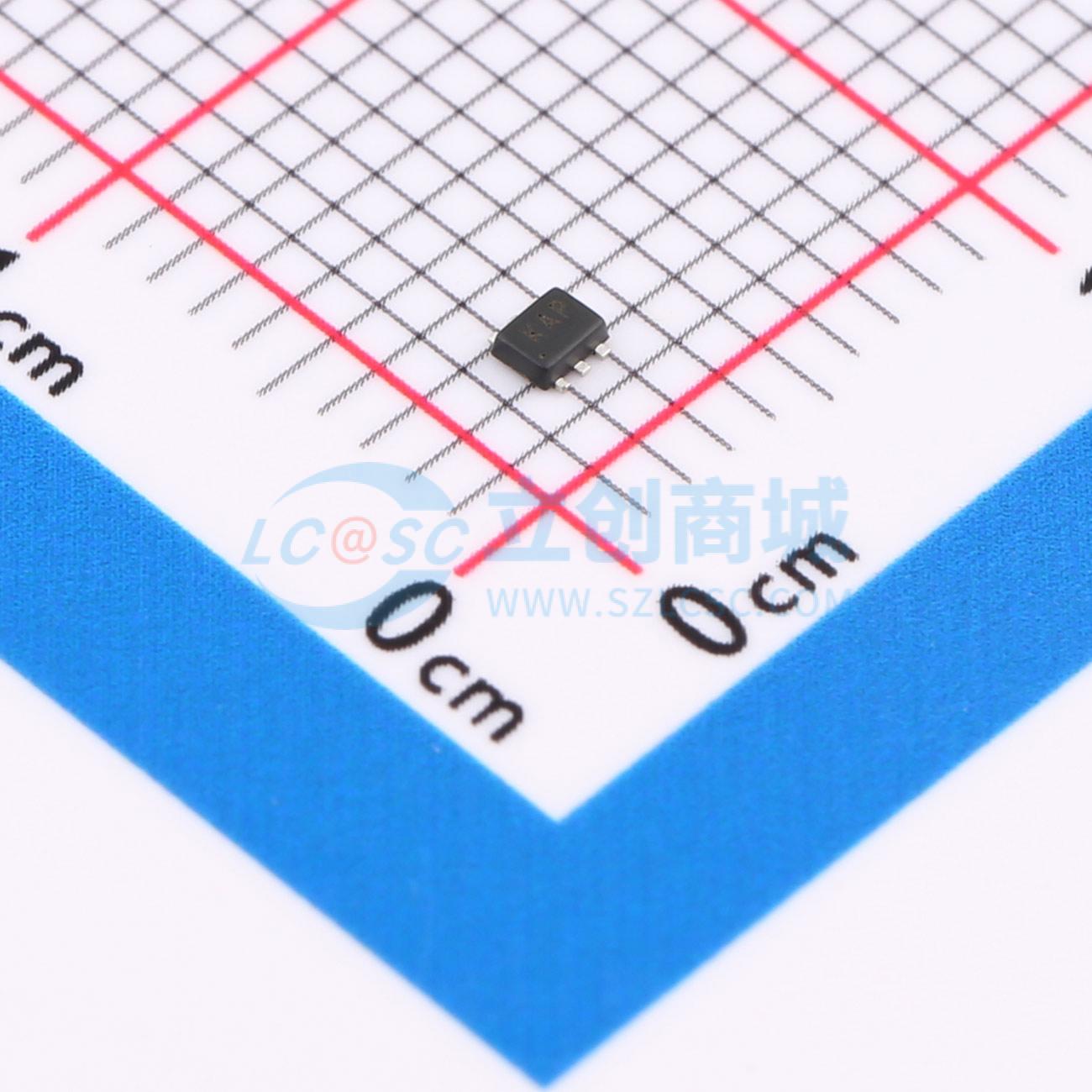

温馨提醒：图片仅供参考，商品以实物为准

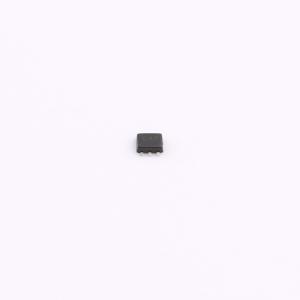

MMDT3904V
双NPN塑料封装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该NPN+NPN双极型三极管采用双管设计，单管集电极电流达0.2A，集电极-发射极耐压为40V，适用于中等功率放大与开关应用。直流电流增益（HFE）范围为100至300，具备良好的电流放大能力与一致性。特征频率（fT）高达300MHz，支持高频信号处理，适用于射频、音频放大及高速开关电路。器件可用于多级放大、信号切换与脉冲电路中，实现稳定可靠的增益控制与信号传输，适合对频率响应和增益特性有要求的通用电子设备。
- 商品型号
- MMDT3904V
- 商品编号
- C50177019
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.018121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 集电极电流(Ic) | 200mA | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 300@10mA,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 300MHz | |
| 集电极截止电流(Icbo) | 50nA | |
| 集射极饱和电压(VCE(sat)) | 300mV@50mA,5mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 6V |
商品特性
- 外延平面管芯结构。
- 非常适合低功率放大和开关应用。
