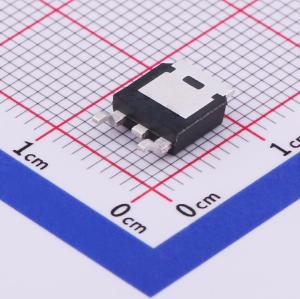

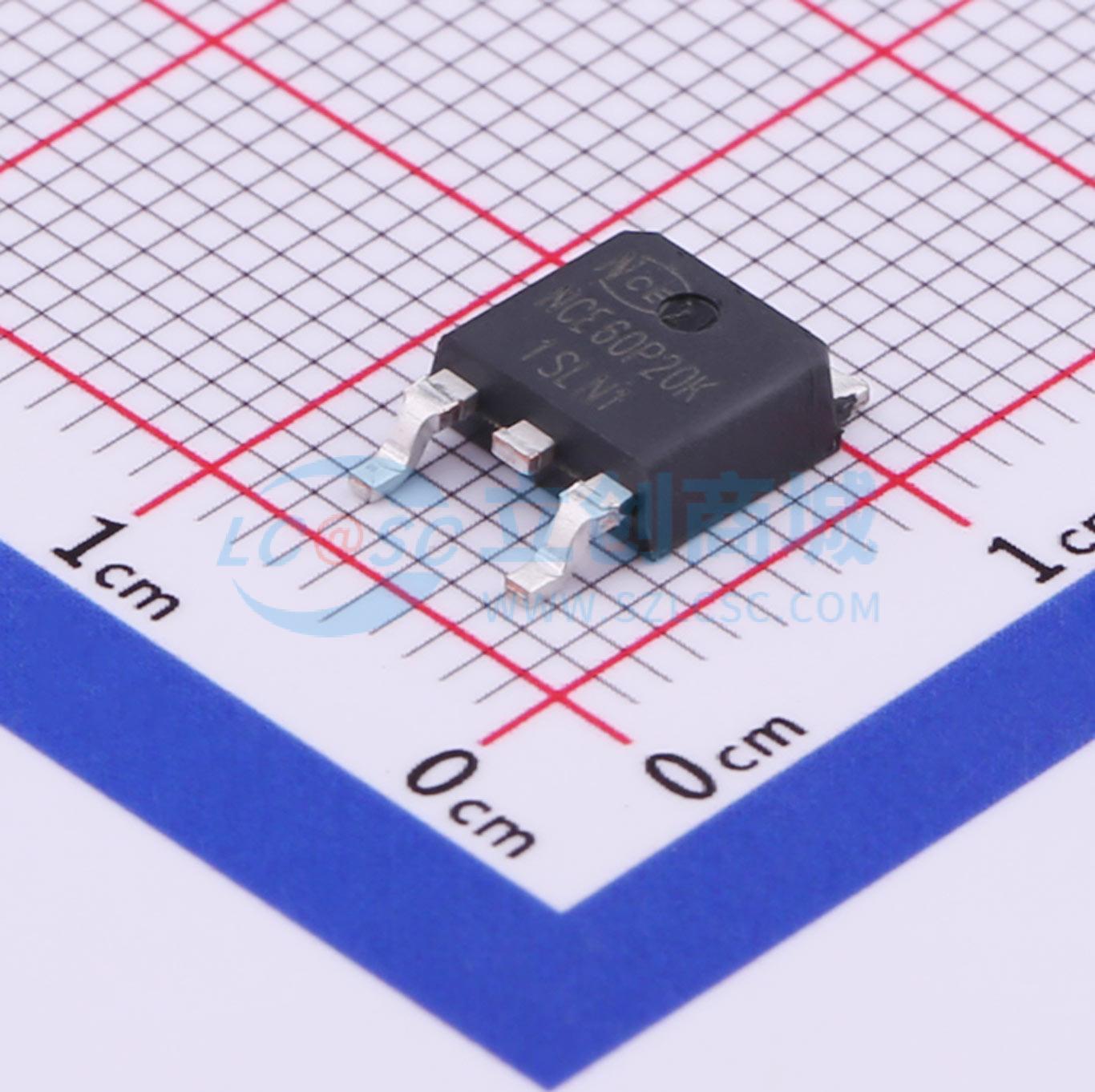

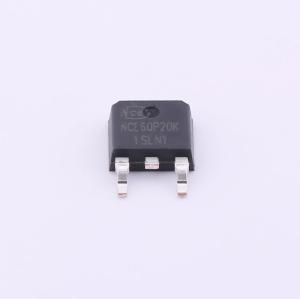

温馨提醒：图片仅供参考，商品以实物为准
NCE60P20K
1个P沟道 耐压:60V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE60P20K
- 商品编号
- C502783
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.507克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 42mΩ@10V,20A | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 46.1nC@10V | |
| 输入电容(Ciss) | 2.485nF@30V | |
| 反向传输电容(Crss) | 104pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE60P20K采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(ON)。它可用于多种应用。
商品特性
- 漏源电压VDS = -60V，漏极电流ID = -20A
- 当栅源电压VGS = -10V时，导通电阻RDS(ON) < 42 mΩ
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 具有高单脉冲雪崩能量EAS，稳定性和一致性良好
- 采用散热性能出色的封装
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
