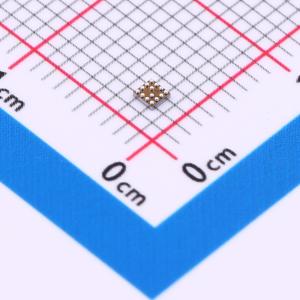

BCT8937TEWD-TR
Class T Audio Amplifier音频放大器
- 描述
- Class AB RCV Mode：1V/V, Vn=11μV,Class T SPK Mode： 8V/V, Vn=53μV,
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT8937TEWD-TR
- 商品编号
- C46610064
- 商品封装
- WCSP-14L(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.106914克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | T类功放 | |
| 扬声器通道数 | - | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.08% | |
| 静态电流(Iq) | 10mA | |
| 信噪比 | 97dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | -68dB | |
| 效率 | 80% | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | ESD保护；数字编程增益；使能/关断功能；自动静音/免噪音开关；内置音频处理 | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件专为提升智能手机音质而设计，是一款创新的高效率、低噪声、超低失真、恒定大音量T类音频放大器。采用独特的数字功率调制音频算法，有效消除音频噪声，增加信号动态范围，从而显著改善音质和音量。凭借先进的TOP功率技术，效率达到93%，功放整体效率高达80%，极大节省手机功耗并延长使用时间。其噪声底低至53μV，信噪比高达97dB。0.08%的超低失真与独特的数字功率调制技术带来高品质音乐享受。该器件提供0.6W、0.8W、1.0W和1.2W四种可选扬声器保护输出功率等级，适用于不同额定功率的扬声器。在锂电池电压范围（3.3V~4.35V）内，输出功率保持恒定，防止手机使用过程中声音逐渐变小。内置过流保护、过热保护和短路保护功能，有效保护芯片免受损坏。
商品特性
- 功放整体效率达80%
- 低噪声：53μV
- 超低失真：0.08%
- 数字功率调制技术
- 可选扬声器保护功率等级：0.6W、0.8W、1.0W、1.2W
- 在电压范围（3.3V~4.35V）内，输出功率保持恒定
- 单线脉冲控制
- 高电源抑制比：-68dB（217Hz）
- 支持6Ω扬声器
- 优异的爆破音与咔嗒声抑制
- ESD保护：±6kV（人体放电模型）
- 采用小尺寸0.4mm间距1.58mm×1.63mm WCSP-14L封装
应用领域
- 手机
- 便携式音频设备
- 微型扬声器
- 平板电脑
