温馨提醒：图片仅供参考，商品以实物为准

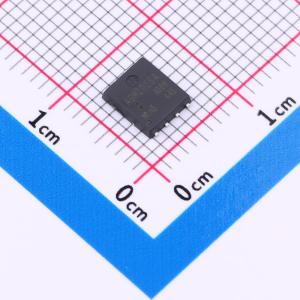

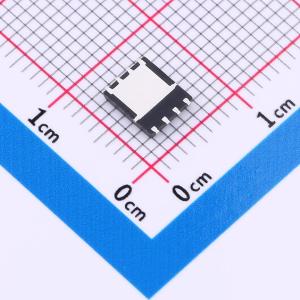

AGM2025A
N沟道 20V 115A 2.4mΩ
- 描述
- 类型：N沟道 漏源电压(Vdss)：20V 连续漏极电流(Id)：115A 功率(Pd)：69W 导通电阻(RDS(on)@Vgs,Id)：2.4mΩ@4.5V,20A 栅极电荷(Qg@Vgs)：70nC@4.5V 输入电容(Ciss@Vds)：5670pF@10V 工作温度：-55℃~+150℃@(Tj) ；
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM2025A
- 商品编号
- C46610120
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 115A | |
| 导通电阻(RDS(on)) | 3mΩ@4.5V | |
| 耗散功率(Pd) | 69W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 5.67nF | |
| 反向传输电容(Crss) | 416pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 460pF |
商品概述
AGM2025A将先进的沟槽MOSFET技术与低电阻封装相结合,以提供极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),以最小化传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次侧同步整流器
- 负载点(POL)应用
- 无刷直流(BLDC)电机驱动器
