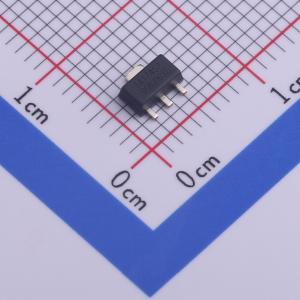

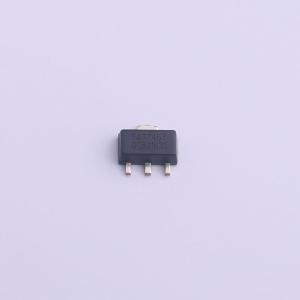

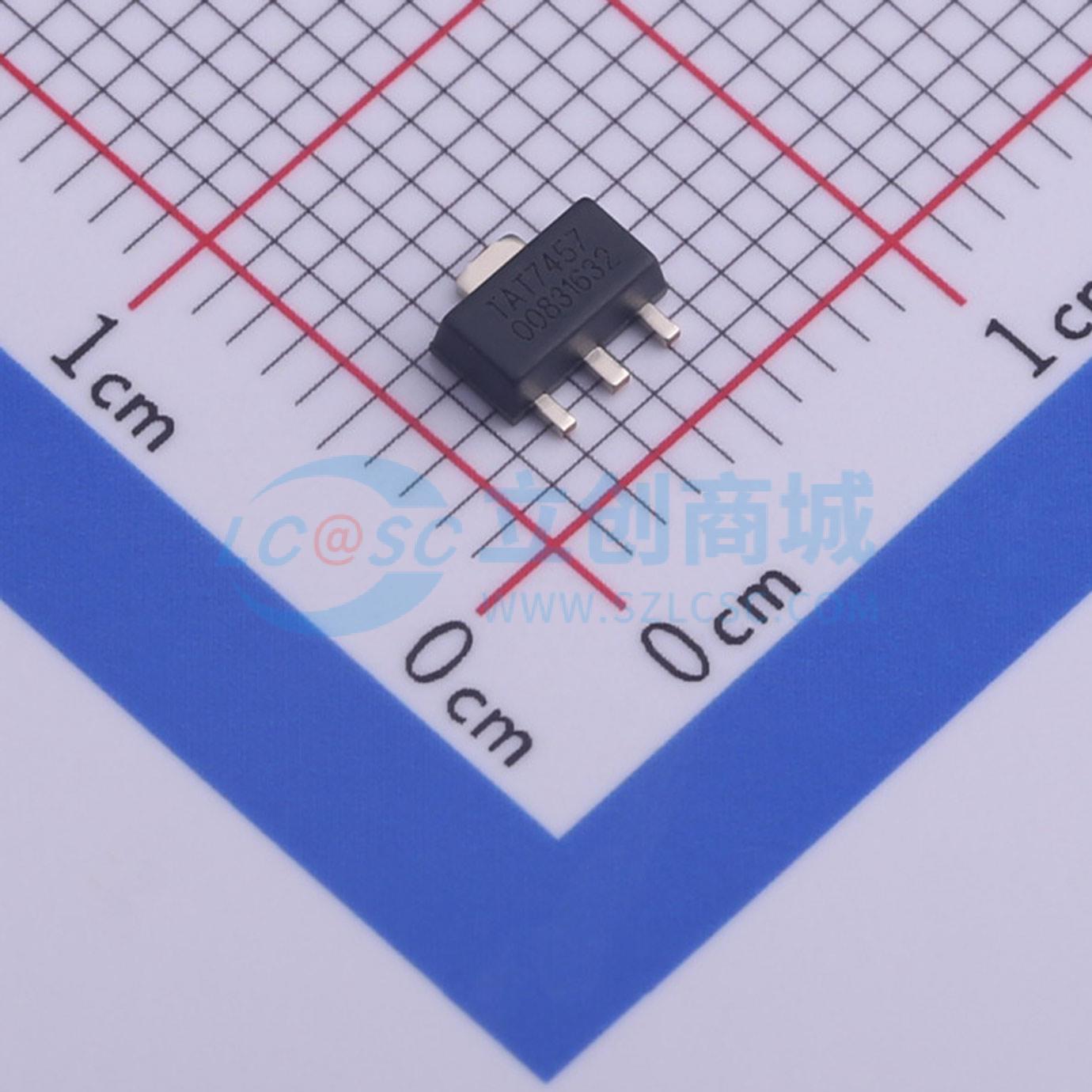

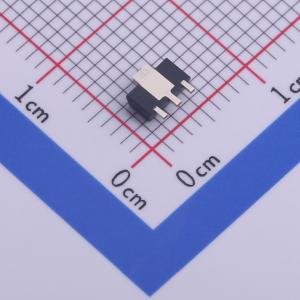

TAT7457

TAT7457是一款低成本射频放大器，适用于直流至2000 MHz的应用。低噪声与低失真的平衡特性，为有线电视应用中的各类宽带放大器（如光接收器和低噪声前端）提供了理想解决方案。 TAT7457具备诸多特性，赋予了设计极大的灵活性。增益和回波损耗可通过外部反馈电阻进行调节。内部偏置电路可减轻温度和工艺变化的影响，还可使用外部电阻调节偏置电流，以优化失真或噪声性能。片上无限制低频响应的电容，低频响应可延伸至直流。 TAT7457采用6英寸砷化镓pHEMT工艺制造，以实现性能与成本的优化。它具备pHEMT工艺固有的出色增益和回波损耗一致性。 TAT7457旨在成为一款适用于广泛应用的低成本通用放大器。 TAT7457是一款无内部并联反馈的高增益共源共栅放大器。 片上偏置网络为场效应晶体管设定工作条件。该网络可稳定偏置电流，使其不受温度变化以及晶圆间正常工艺变化的影响。稳定的偏置电流可使射频性能更加一致。 用户可通过选择合适的外部反馈电阻来设置放大器的增益和回波损耗。 减小反馈电阻的值可降低增益，并降低输入和输出阻抗。 低噪声跨阻放大器（TIA）设计人员可将反馈电阻值设置为较高值（>1k欧姆）以获得最佳性能。 片上无限制低频响应的电容，使TAT7457的频率响应可延伸至直流。左图展示了开环增益（无外部反馈）和高频增益性能。 通过对应用电路进行简单更改，可优化失真和噪声性能。 可通过添加一个约20 kΩ的大电阻R3接地来改善噪声性能。该电阻可降低偏置电流并改善噪声。 在6V电源下可实现最佳失真性能；然而，若要在5V电源下改善失真性能，可通过添加一个约75 kΩ的大上拉电阻R5与反馈电容并联来增加偏置电流。

• 增益、回波损耗和偏置可外部调节；片上有源偏置，确保偏置电流一致且性能可重复
• 带宽：直流至2000 MHz
• 低噪声：在1000 MHz以下典型噪声系数<2 dB
• 灵活的5 V至8 V偏置；在应用电路中，VDD = 5 V时，典型IDD = 120 mA
• 在应用电路中典型增益为19 dB
• 典型三阶输出截点（OIP3）为+40 dBm
• 典型二阶输出截点（OIP2）为+61 dBm
• 典型1 dB压缩点（P1dB）为+21 dBm
• 低失真：组合二阶失真（CSO）-66 dBc，组合三阶差拍（CTB）-78 dBc（输入10 dBmV/通道，80通道NTSC平坦）
• pHEMT器件技术

• 单端和推挽式光接收器
• 低噪声分支放大器
• 分配放大器
• 多住户单元
• 单端增益模块
