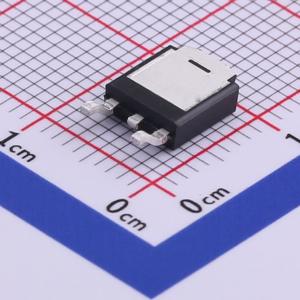

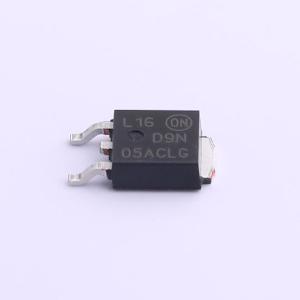

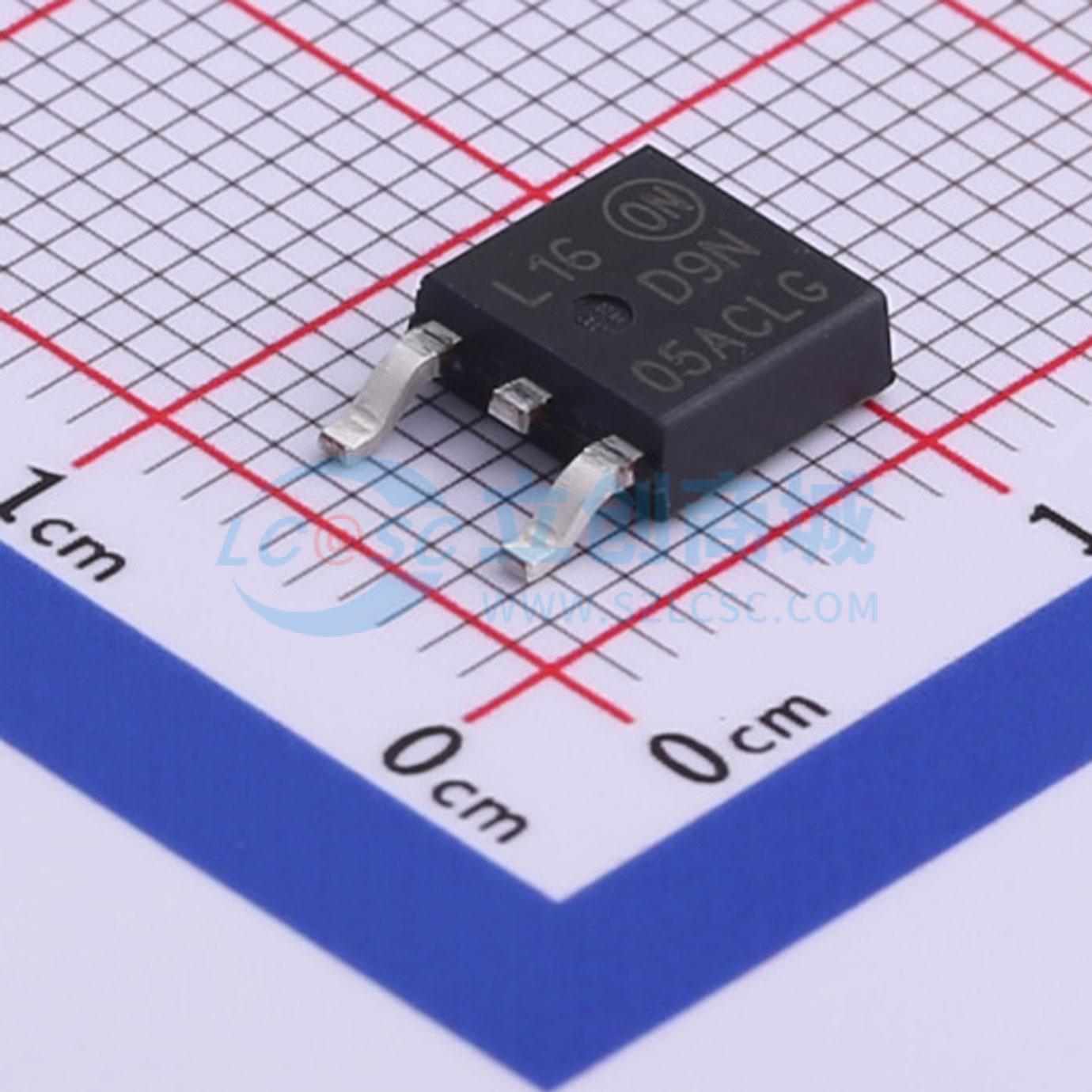

NID9N05ACLT4G
NID9N05ACLT4G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NID9N05ACLT4G
- 商品编号
- C462930
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 52V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 67mΩ@12V,9A | |
| 耗散功率(Pd) | 1.74W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.75V | |
| 栅极电荷量(Qg) | 7nC@4.5V | |
| 输入电容(Ciss) | 250pF@40V | |
| 反向传输电容(Crss) | 40pF@40V | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 共源 |
商品特性
- 栅极与源极之间的二极管钳位
- ESD 保护 - 人体模型（HBM）5000 V
- 有源过压栅极至漏极钳位
- 可扩展至更低或更高的导通电阻 RDS(on)
- 内部串联栅极电阻
- 通过 AEC-Q101 认证，具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
应用领域
- 汽车和工业市场：螺线管驱动器、灯驱动器、小型电机驱动器
