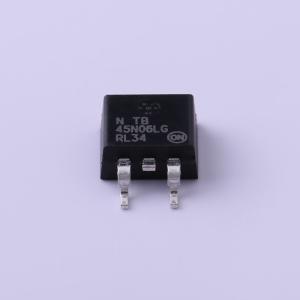

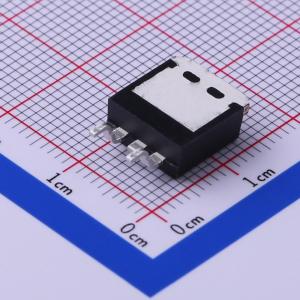

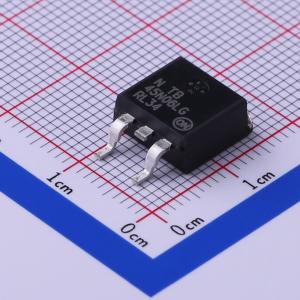

温馨提醒：图片仅供参考，商品以实物为准
NTB45N06LT4G
1个N沟道 耐压:60V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTB45N06LT4G
- 商品编号
- C462941
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 28mΩ@5V,22.5A | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 32nC@5V | |
| 输入电容(Ciss) | 1.7nF@25V | |
| 反向传输电容(Crss) | 180pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款MOSFET旨在将导通电阻（R_DS(on)）降至最低，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 薄型封装，适用于轻薄应用
- 低R_θJA，热效率高的封装
- 占位面积6 mm²，比TSOP6和SOT23 - 6小50%
- 低导通电阻
- 快速开关速度
- “无铅”，符合RoHS标准
- 无卤素和锑，“绿色”器件
- 通过AEC - Q101标准认证，具备高可靠性
应用领域
- MOSFET栅极驱动
- LCD背光逆变器
- 电机控制
- 便携式应用
