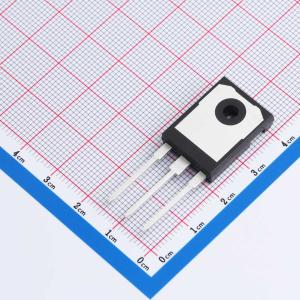

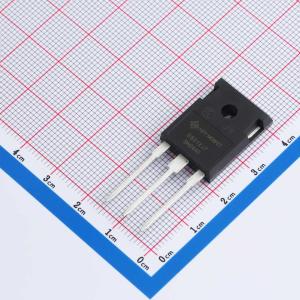

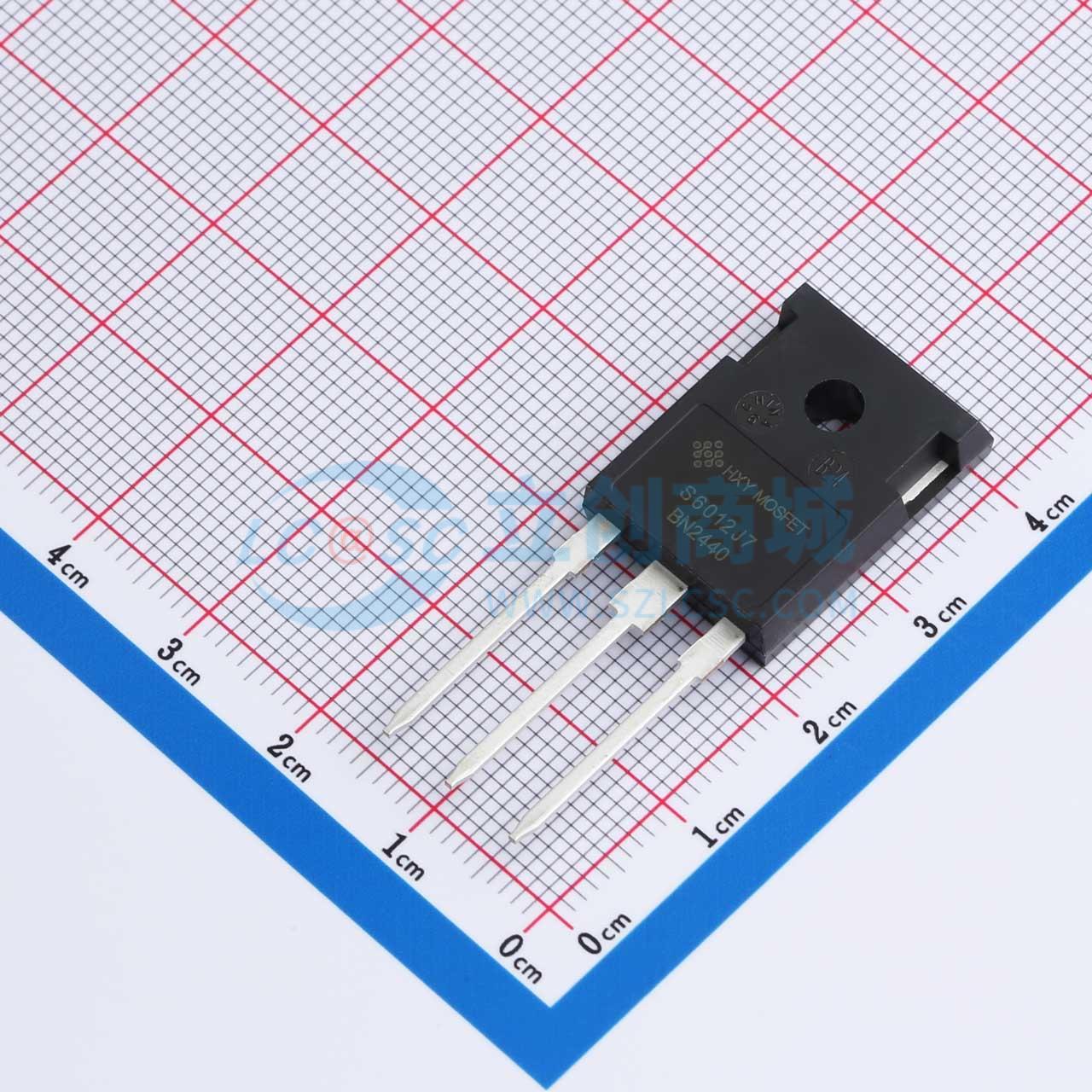

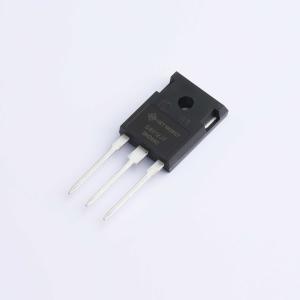

HSCTW60N120G2实物图
  • HSCTW60N120G2商品缩略图
  • HSCTW60N120G2商品缩略图
  • HSCTW60N120G2商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSCTW60N120G2

ID:55A VDSS:1200V RDON:40mR N沟道

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款碳化硅场效应管(MOSFET)具备优秀的电气特性,其连续电流ID可达55A,最大漏源电压VDSS为1200V。导通电阻RDSON仅为40毫欧,有助于减少导通损耗,提高效率。该MOSFET为N沟道类型,栅源电压VGS的最大值为18V,适用于需要高电压、大电流及高效能转换的应用场合,如高性能电源供应器、可再生能源系统中的逆变技术以及便携式充电设备等,能够显著提升系统的整体性能与可靠性。
商品型号
HSCTW60N120G2
商品编号
C42389110
商品封装
TO-247-3L​
包装方式
管装
商品毛重
7.08克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
漏源电压(Vdss)1.2kV
连续漏极电流(Id)55A
耗散功率(Pd)278W
阈值电压(Vgs(th))4V
栅极电荷量(Qg)120nC
属性参数值
输入电容(Ciss)2.44nF
反向传输电容(Crss)11pF
工作温度-55℃~+150℃
输出电容(Coss)171pF
导通电阻(RDS(on))52mΩ

数据手册PDF
