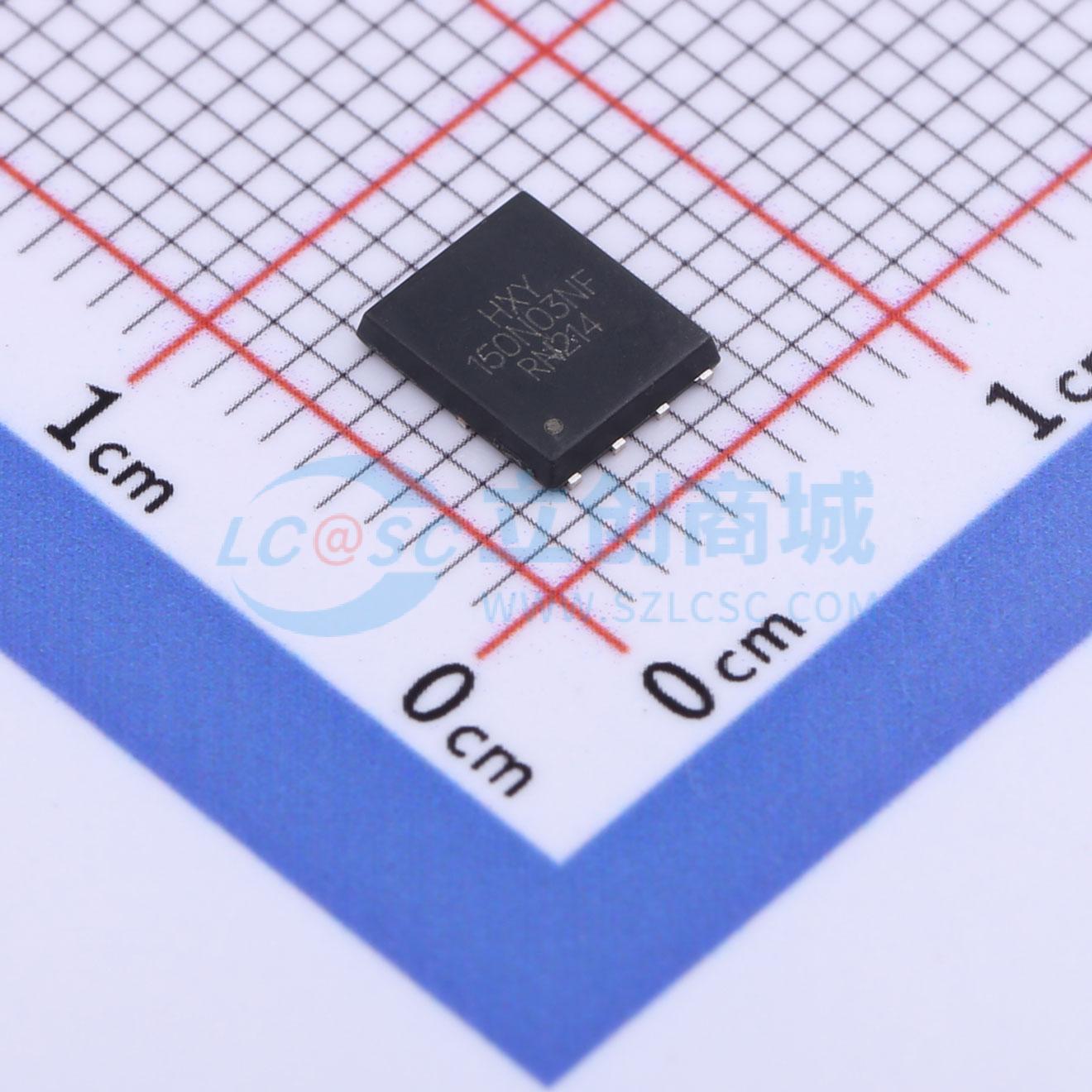

HXY150N03NF
1个N沟道 耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款消费级N沟道MOSFET采用DFN5X6-8L封装，具备30V额定电压和高达150A连续电流承载能力。专为高效电源转换、大电流负载控制及电池管理系统设计，提供卓越的功率密度与散热性能，实现现代电子产品的小型化与高性能需求。
- 商品型号
- HXY150N03NF
- 商品编号
- C3033445
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V | |
| 耗散功率(Pd) | 187W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 56.9nC@10V | |
| 输入电容(Ciss) | 4.345nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 340pF |
商品概述
HXY120N03NF采用先进的沟槽技术，提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V
- ID = 90 A
- RDS(ON) < 2.4 mΩ（VGS = 10 V）
应用领域
- 电池保护
- 负载开关
- 不间断电源
