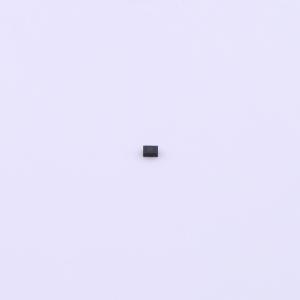

温馨提醒：图片仅供参考，商品以实物为准
HESDUC5VB1AF-A
1路 双向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该DFN1006-2L封装的双向ESD静电防护二极管适用于5V系统，提供单通道高效防静电保护。器件能承受4A峰值脉冲电流IPP，有效抑制双向瞬态ESD事件，确保电路安全。其超低结电容0.35pF设计尤为适合高速数据接口应用，保障信号完整性的同时实现卓越的ESD防护性能。
- 商品型号
- HESDUC5VB1AF-A
- 商品编号
- C3033467
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 88W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
