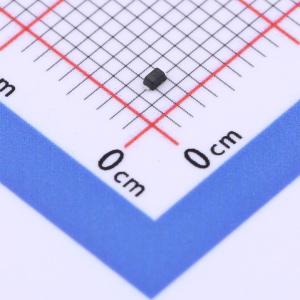

温馨提醒：图片仅供参考，商品以实物为准
HESDNC3V3U1CL-A
1路 单向ESD 3.3V截止 峰值脉冲电流：11.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的单向ESD静电防护二极管，专为高速I/O端口设计，提供3.3V额定反向工作电压保护。具备卓越瞬态响应能力，峰值脉冲电流可达11.2A，有效抵御ESD冲击。尽管结电容为105pF，但依旧保持了良好的信号完整性，尤其适用于需要高性能单通道ESD防护的现代高速数据接口应用。
- 商品型号
- HESDNC3V3U1CL-A
- 商品编号
- C3033483
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.4V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
