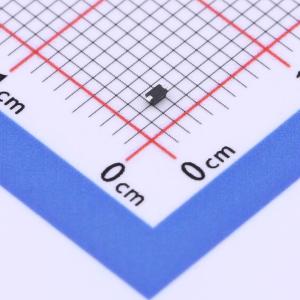

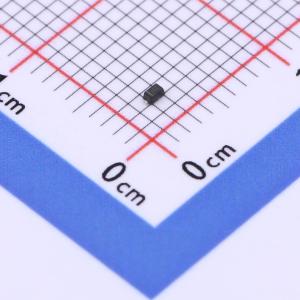

温馨提醒：图片仅供参考，商品以实物为准
HESDNC36VU1CL-A
1路 单向ESD 36V截止 峰值脉冲电流：7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的单向ESD静电防护二极管，专为单通道设计，具有高达36V的VRWM耐压值，能有效阻止过电压对电路的影响。器件在瞬态条件下可承受7A的峰值脉冲电流IPP，并保持低至30pF的结电容CJ，确保在提供强大ESD保护的同时维持高速信号传输品质，尤其适合高电压环境下的敏感电子接口防护。
- 商品型号
- HESDNC36VU1CL-A
- 商品编号
- C3033488
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 63V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
