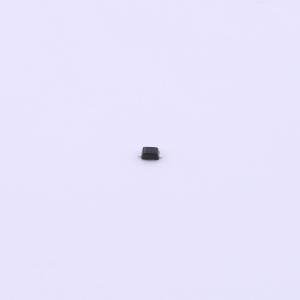

温馨提醒：图片仅供参考，商品以实物为准
HESDNC5VB1CL-A
1路 双向ESD 5V截止 峰值脉冲电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的双向ESD静电防护二极管适用于5V系统，提供单通道高效保护。具备9A峰值脉冲电流IPP能力，有效抑制双向瞬态ESD冲击，确保电路安全稳定。其15pF结电容设计，在保障高速信号线路不受干扰的同时，为现代电子设备提供卓越的静电防护性能。
- 商品型号
- HESDNC5VB1CL-A
- 商品编号
- C3033490
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
