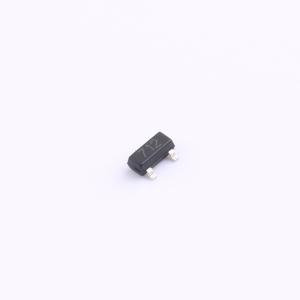

温馨提醒：图片仅供参考，商品以实物为准
HESDNC7/12VB2I-C
2路 双向ESD 7V 12V截止 峰值脉冲电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOT-23封装双向ESD静电防护二极管采用双通道设计，具有7V工作电压耐受值VRWM，可有效抵御过电压。器件在每个通道上能承受瞬态峰值电流IPP高达10A，并配置了低结电容CJ为15pF，在提供强大防静电保护的同时保持高速信号传输的完整性，是理想的双通道接口静电防护解决方案。
- 商品型号
- HESDNC7/12VB2I-C
- 商品编号
- C3033496
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 12V；20V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 27pF |
