温馨提醒：图片仅供参考，商品以实物为准

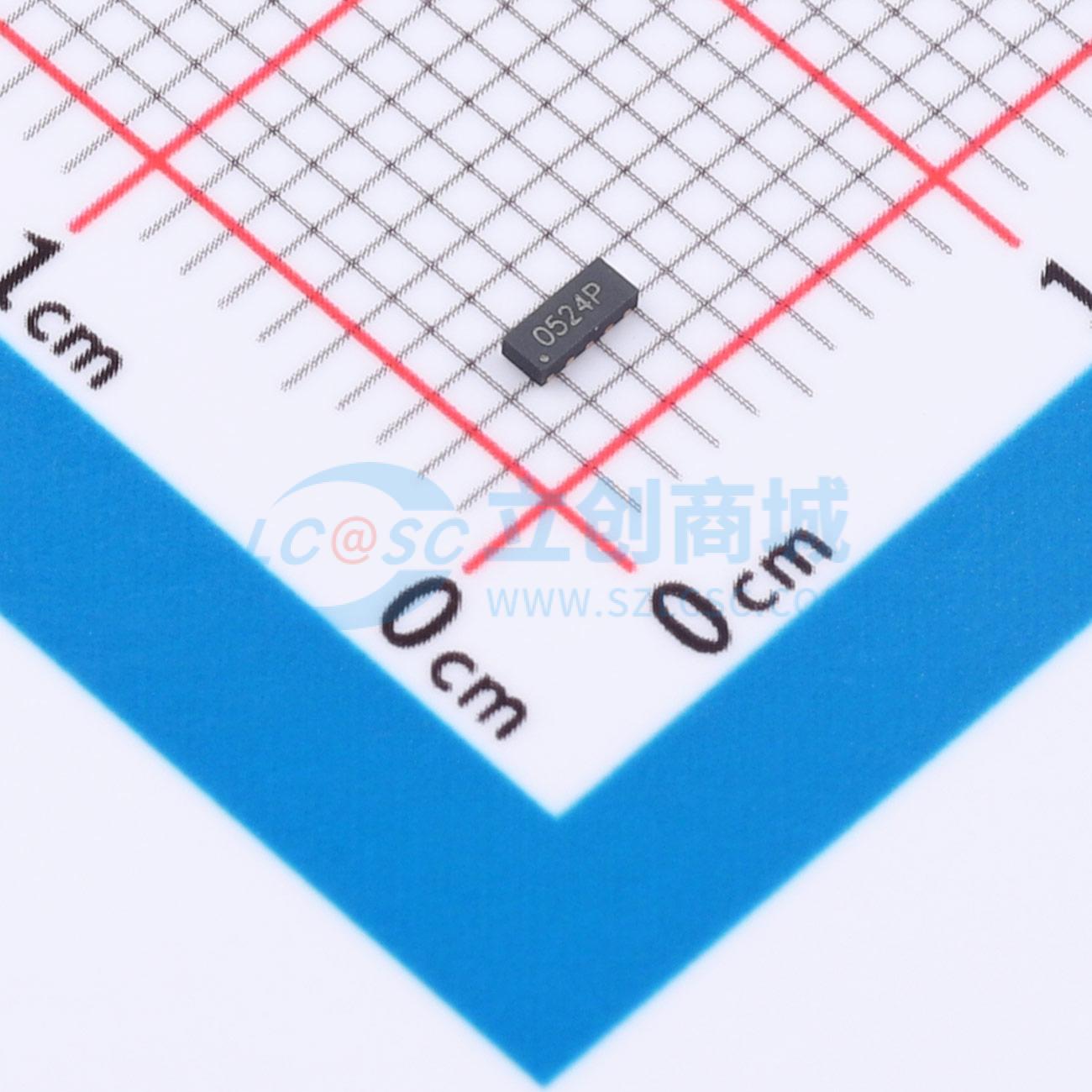

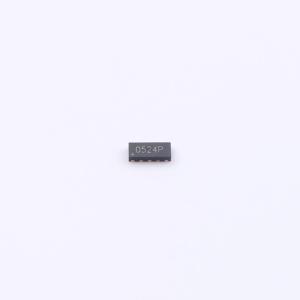

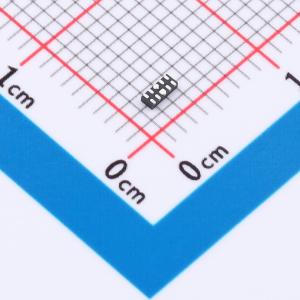

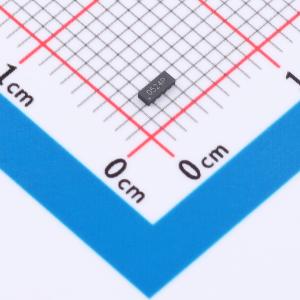

HESDUC5VU4EF-A
4通道超低电容轨钳位ESD保护二极管阵列，具有低钳位电压、低工作电压、改进的齐纳结构，符合RoHS标准且无卤
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DFN2510-10L封装单向ESD静电防护二极管，适用于4通道保护，具备5V高稳定VRWM电压阈值，有效防止过电压。器件每通道提供高达4A的瞬态峰值电流IPP，并具有业界领先的超低结电容CJ仅为0.3pF，确保在高效抑制ESD的同时保持卓越的信号完整性，是多通道高速接口的理想防静电解决方案。
- 商品型号
- HESDUC5VU4EF-A
- 商品编号
- C3033480
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
