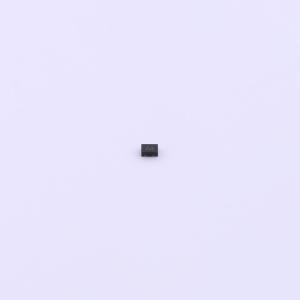

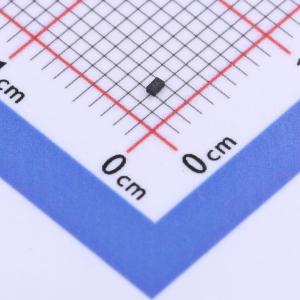

温馨提醒：图片仅供参考，商品以实物为准
HESDNC12VB1AF-A
1路 双向ESD 12V截止 峰值脉冲电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管适用于12V系统，提供单通道高效保护。具备8A峰值脉冲电流IPP能力，能有效抵御双向瞬态ESD冲击，确保电路安全稳定。其结电容低至6.5pF，特别适合高速数据传输接口，兼具出色的信号完整性与卓越的静电放电防护性能。
- 商品型号
- HESDNC12VB1AF-A
- 商品编号
- C3033470
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
HESDNC12VB1AF-A可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。 在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
商品特性
- 小外形尺寸：1.00mm x 0.60mm
- 低本体高度：0.50mm
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级ESD等级
- IEC61000-4-2 4级ESD保护
- 我们声明产品材料符合RoHS要求且无卤。
