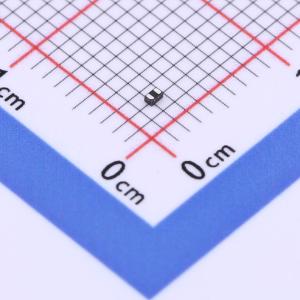

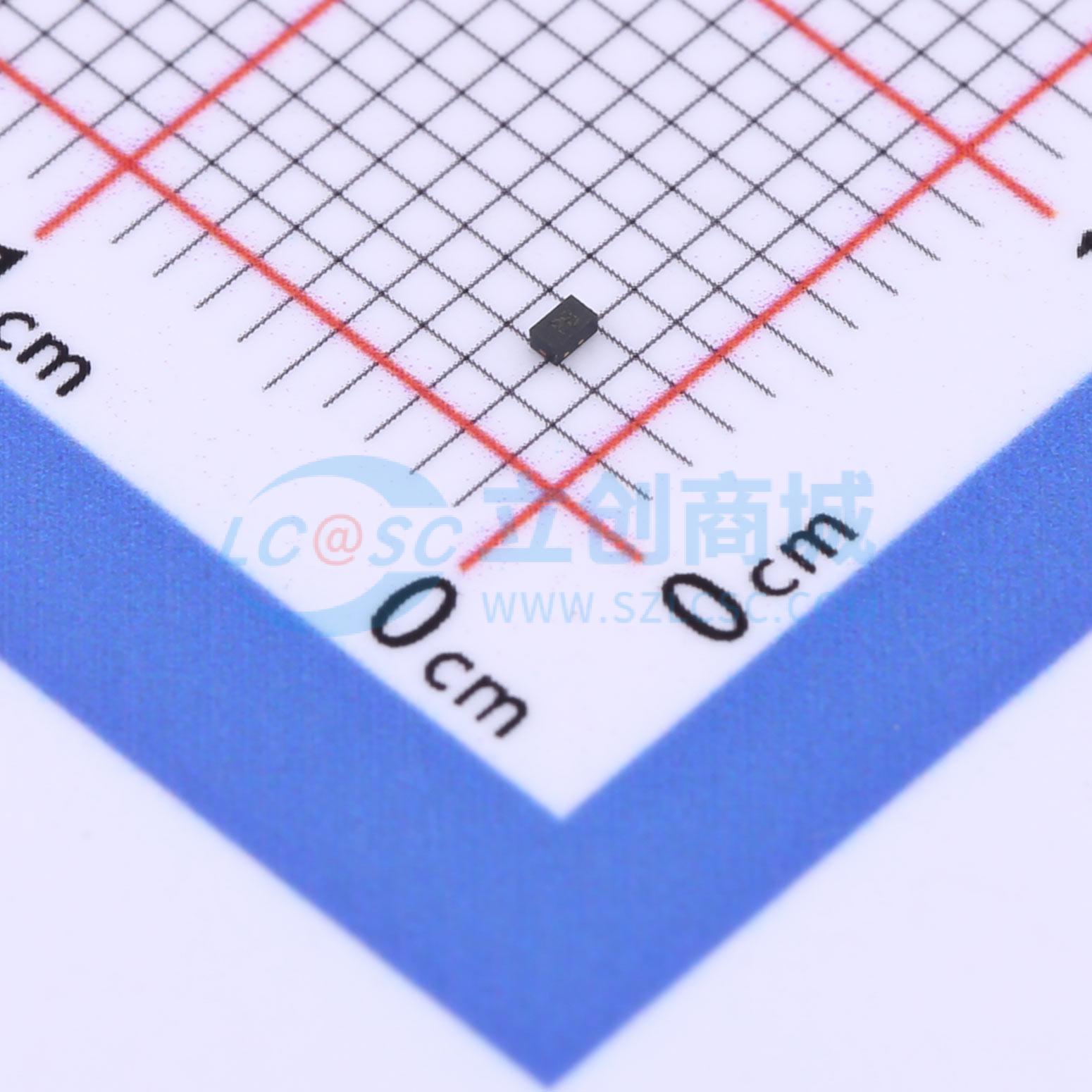

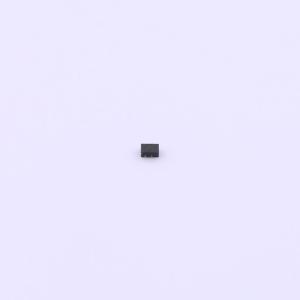

温馨提醒：图片仅供参考，商品以实物为准
HESDNC5VB1AF-B
1路 双向ESD 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管，适用于5V系统，提供单通道高效保护，有效抵御双向瞬态ESD冲击，确保敏感电子设备安全。保证高速信号线路在遭受静电放电时仍能保持优异的信号完整性，是现代集成化电子产品理想的抗ESD解决方案。
- 商品型号
- HESDNC5VB1AF-B
- 商品编号
- C3033472
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.002克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W | |
| 击穿电压(VBR) | 8.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HESDNC5VB1AF - B可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活地保护一条双向线路。封装形式为DFN1006 - 2L（SOD - 882）。
商品特性
- 低泄漏
- 响应时间通常小于1 ns
- 符合人体模型3类ESD等级
- 具备IEC61000 - 4 - 2 4级ESD保护
- 这些是无铅器件
- 我们声明产品材料符合RoHS要求且无卤
