温馨提醒：图片仅供参考，商品以实物为准

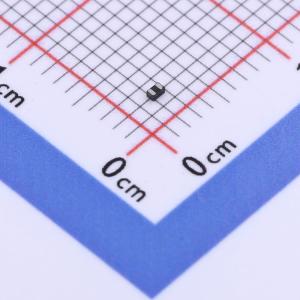

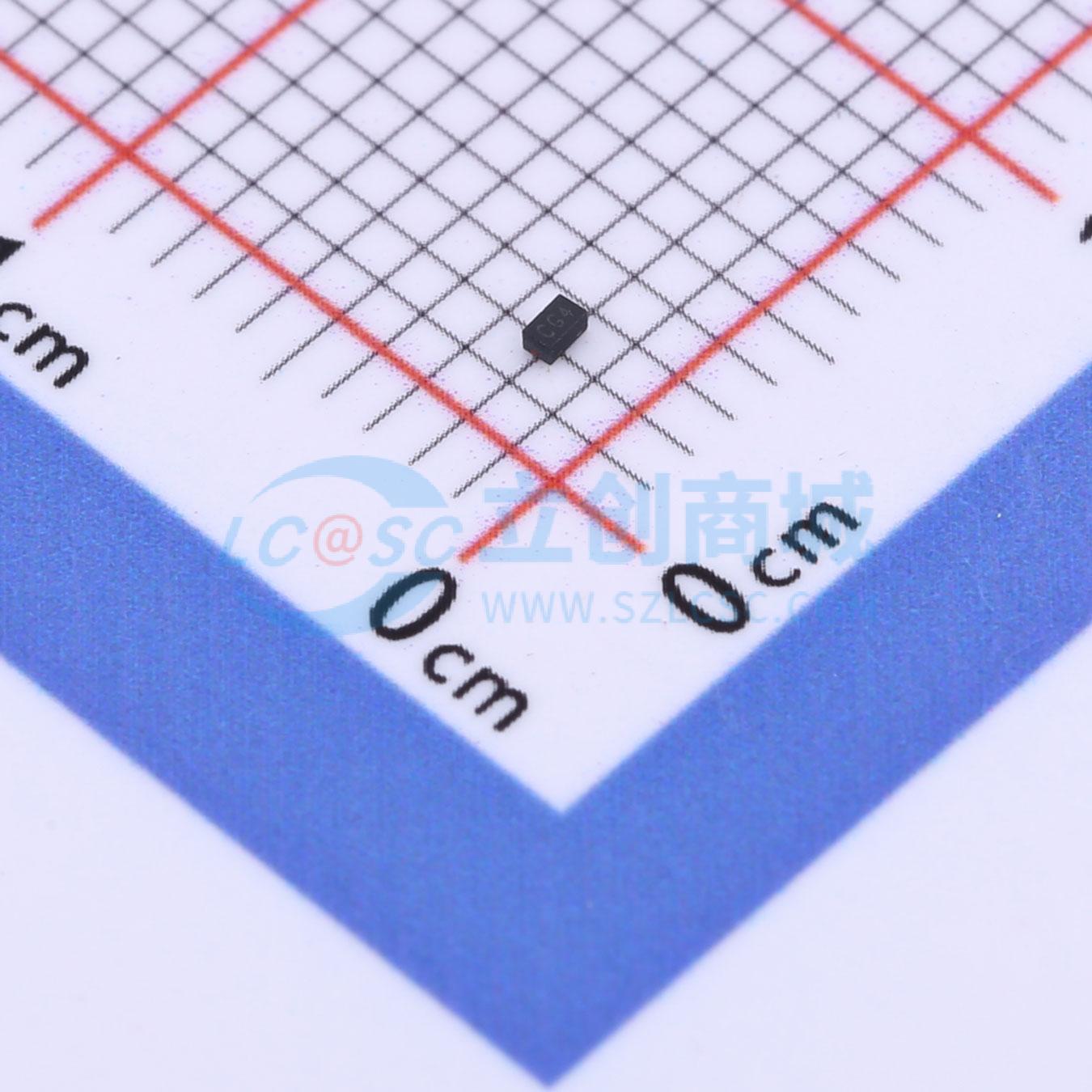

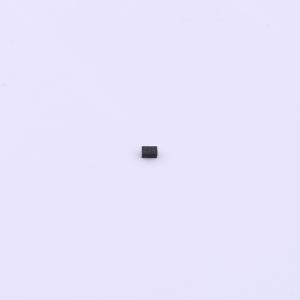

HESDNC24VB1AF-A
1路 双向ESD 24V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管，适用于24V系统，提供单通道高效防护。具备5A峰值脉冲电流IPP能力，有效对抗双向瞬态ESD冲击。其结电容为15pF，在高速数据传输中保持信号完整性，是高电压环境下电子设备接口的理想ESD保护解决方案。
- 商品型号
- HESDNC24VB1AF-A
- 商品编号
- C3033474
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 29.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
