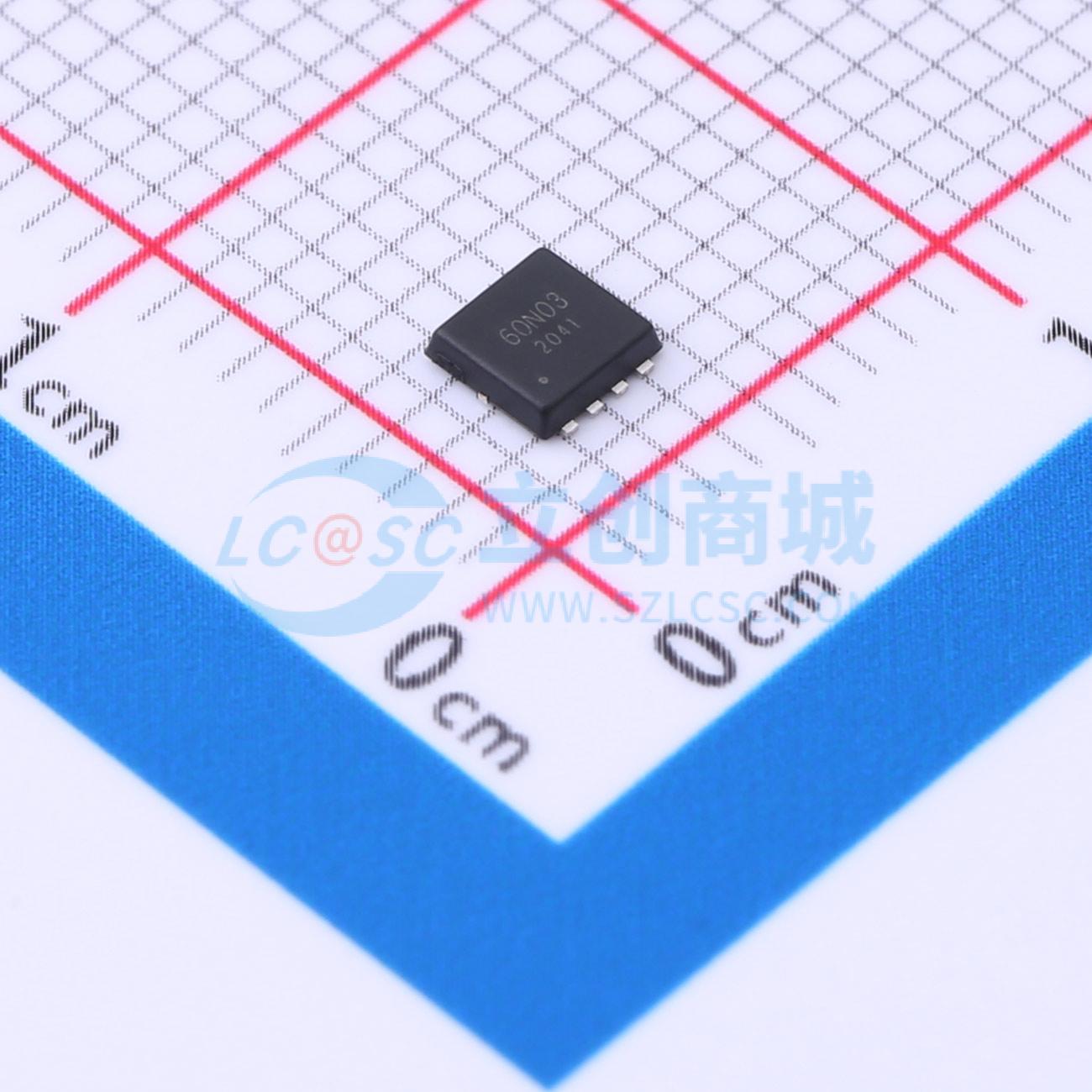

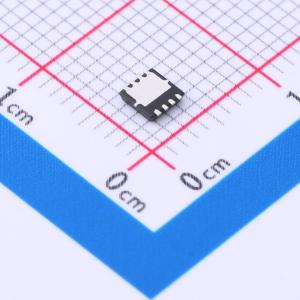

温馨提醒：图片仅供参考，商品以实物为准
HXY60N03DF
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款消费级N沟道MOSFET采用DFN3X3-8L封装，紧凑而高效，额定电压30V，连续电流高达60A。专为现代电子产品的小型化需求设计，适用于电源转换、负载开关以及电池管理系统等应用场合，提供卓越的功率处理能力和空间利用率。
- 商品型号
- HXY60N03DF
- 商品编号
- C3033463
- 商品封装
- DFN3X3-8L
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 59W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 2.295nF@15V | |
| 反向传输电容(Crss) | 210pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
HXY50P03DF采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。
商品特性
- 漏源电压VDS = -30V，漏极电流ID = -32A
- 当栅源电压VGS = -10V时，导通电阻RDS(ON) < 12mΩ
- 当栅源电压VGS = -4.5V时，导通电阻RDS(ON) < 18mΩ
应用领域
- 全桥转换器的高端开关-液晶显示器的DC/DC转换器
