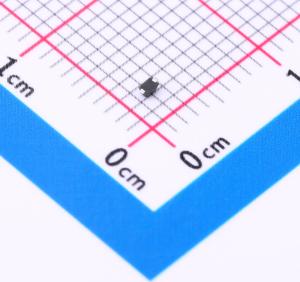

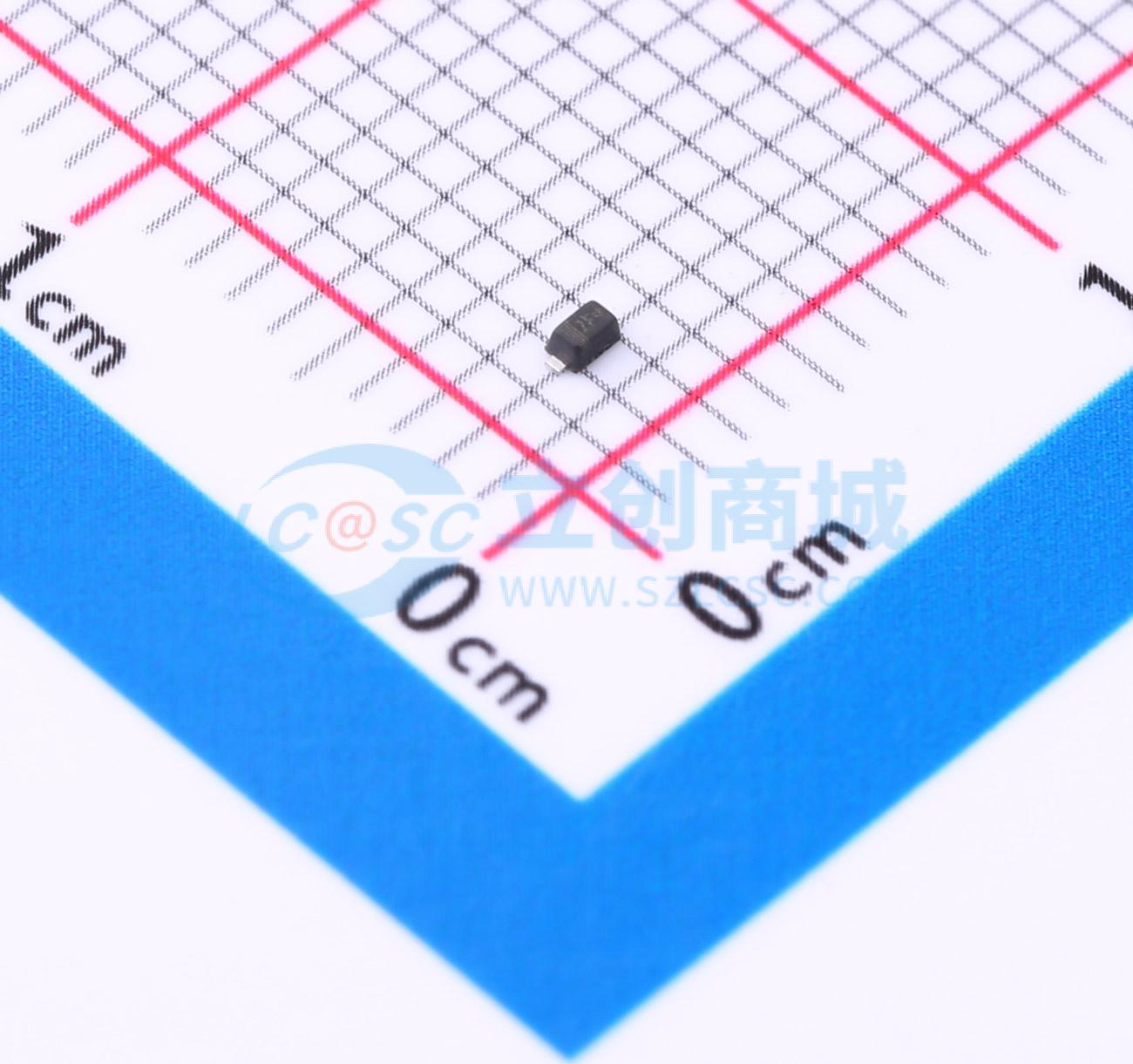

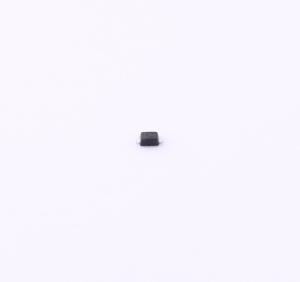

温馨提醒：图片仅供参考，商品以实物为准
HESDNC5VU1CL-A
1路 单向ESD 5V截止 峰值脉冲电流：9.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装单向ESD静电防护二极管，专为1通道应用提供卓越保护。具有5V的稳定VRWM电压阈值，可有效防止过压损伤。器件在遭遇瞬态事件时能承载高达9.4A的峰值脉冲电流IPP，并保持80pF的结电容CJ，确保在强效抑制ESD的同时，维持高速数据线路的良好信号完整性，是高性能接口的理想防静电解决方案。
- 商品型号
- HESDNC5VU1CL-A
- 商品编号
- C3033484
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
