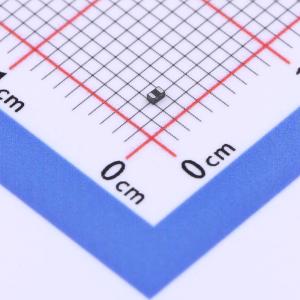

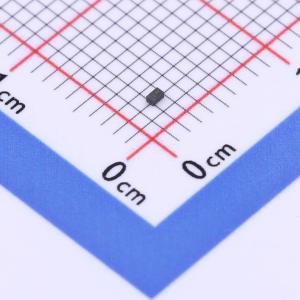

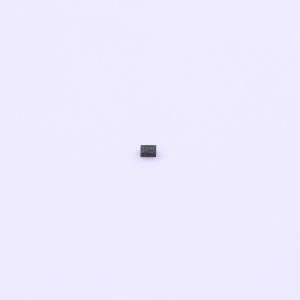

温馨提醒：图片仅供参考，商品以实物为准
HESDNC3V3B1AF-A
1路 双向ESD 3.3V截止 峰值脉冲电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款DFN1006-2L封装的双向ESD静电防护二极管适用于3.3V系统，提供单通道高效防护。具备9A峰值脉冲电流IPP能力，能有效吸收和抑制双向瞬态ESD事件，保护电路不受损害。仅15pF结电容确保高速数据线路上信号完整性良好，是现代便携式与高集成度电子设备的理想低电容ESD解决方案。
- 商品型号
- HESDNC3V3B1AF-A
- 商品编号
- C3033476
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.002克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
