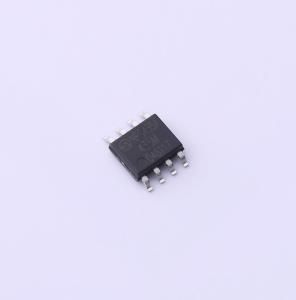

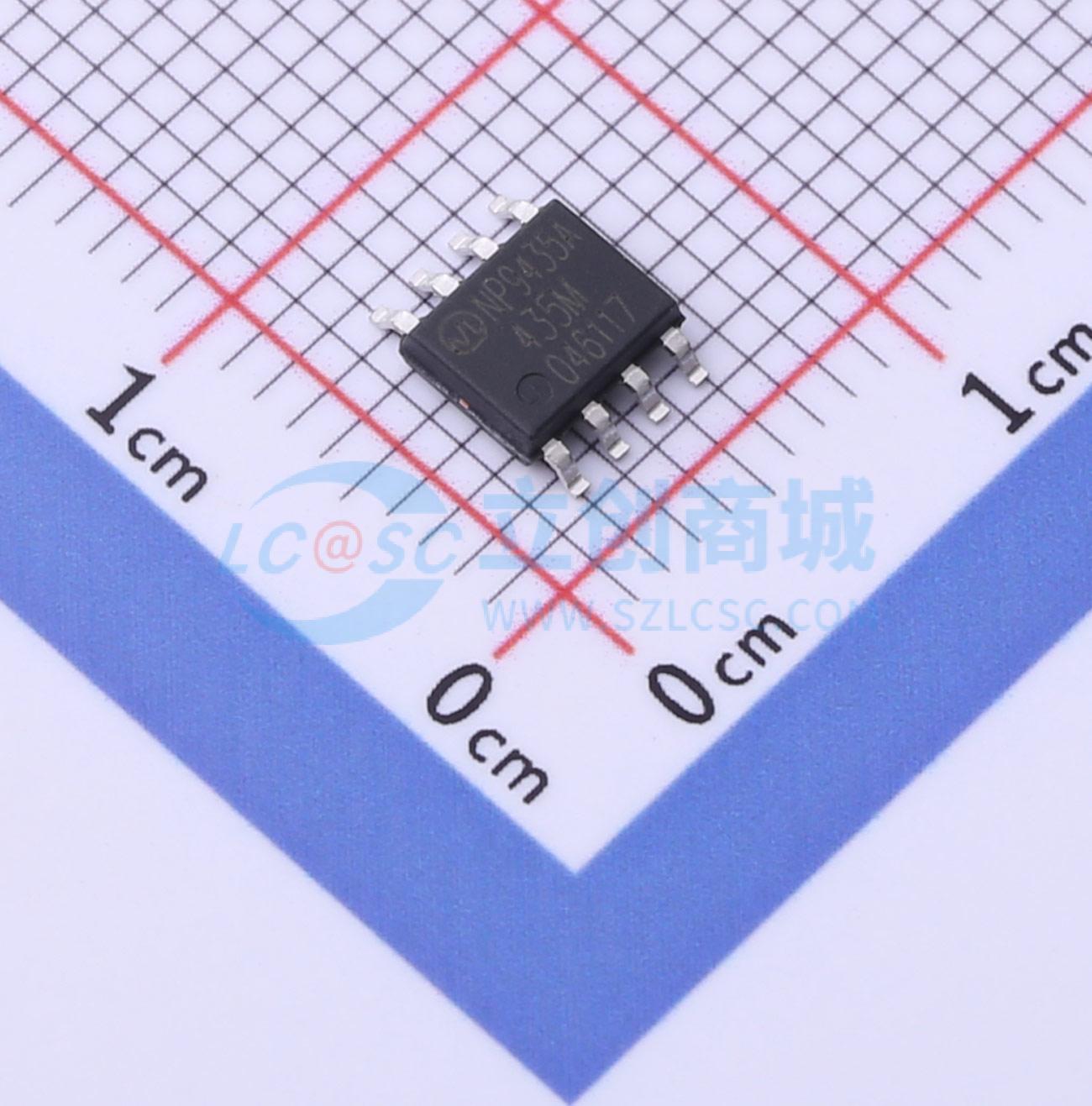

NP9435ASR
P沟道 耐压:30V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP9435ASR采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于负载开关和电池保护应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP9435ASR
- 商品编号
- C2991133
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 980pF | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 390pF |
商品概述
NP3401MR采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -30 V，ID = -4.2 A
- RDS(ON)(典型值) = 39mΩ，VGS = -10V
- RDS(ON)(典型值) = 48 mΩ，VGS = -4.5V
- RDS(ON)(典型值) = 60mΩ，VGS = -2.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
