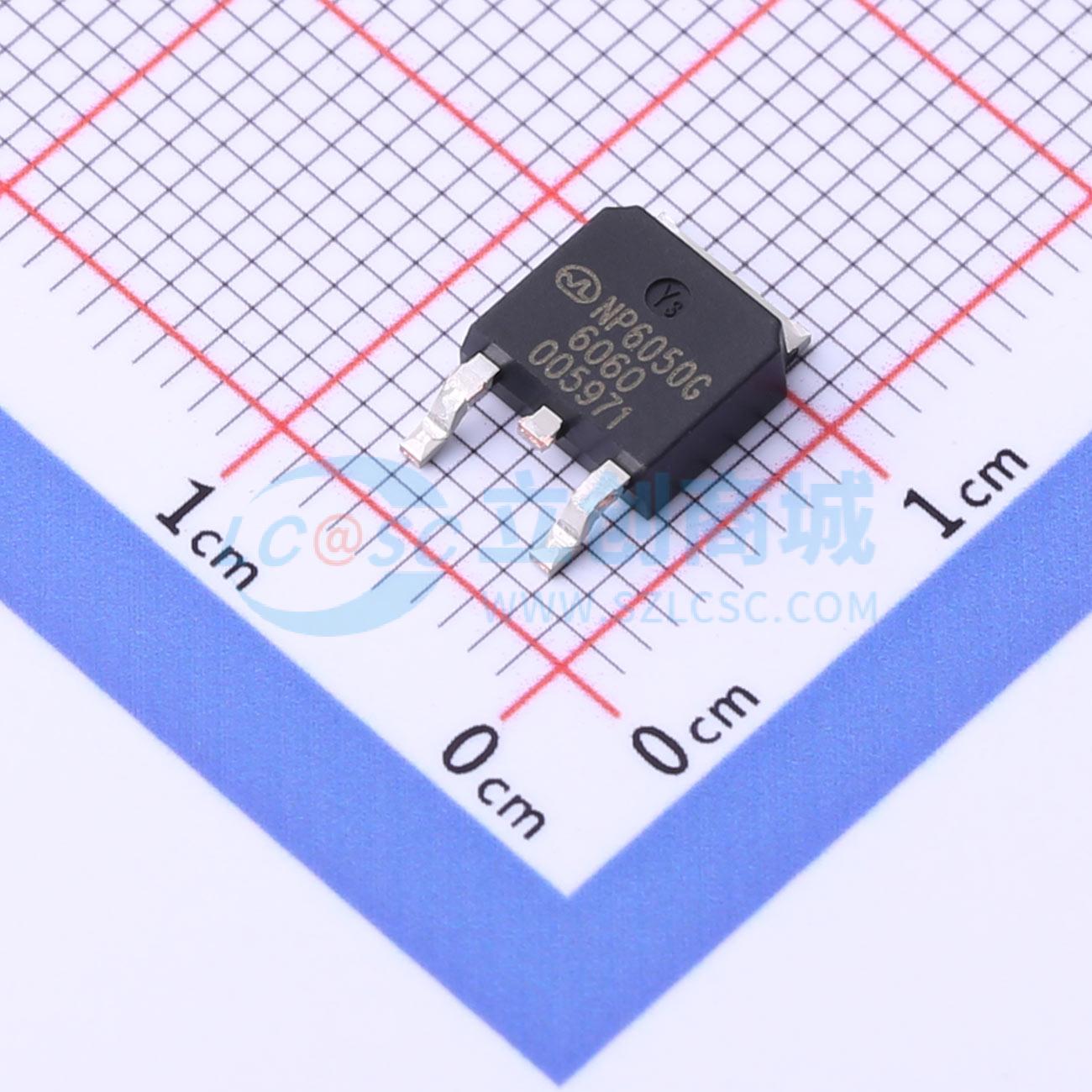

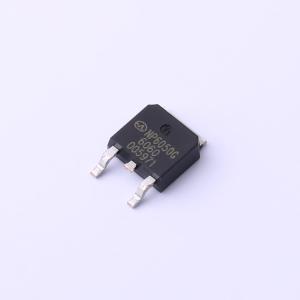

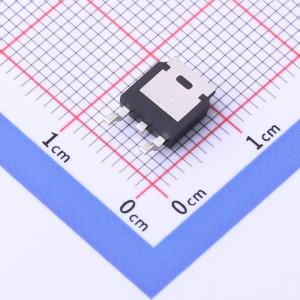

NP6050G
N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP6050G采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可应用于多种领域。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP6050G
- 商品编号
- C2991154
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.406克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 2.8V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 47.5nC@10V | |
| 输入电容(Ciss) | 1.92nF@20V | |
| 反向传输电容(Crss) | 115pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
NP100N03D6采用独特优化的沟槽技术，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 30 V，ID = 100 A
- RDS(ON)(典型值) = 3.4 mΩ @VGS=10V
- RDS(ON)(典型值) = 5.1 mΩ @VGS=4.5V
- 极低的导通电阻RDS(ON)
- 工作温度150 °C
- 100%进行了UIS测试
应用领域
- DC/DC和AC/DC转换器中的同步整流
- 工业和电机驱动应用
