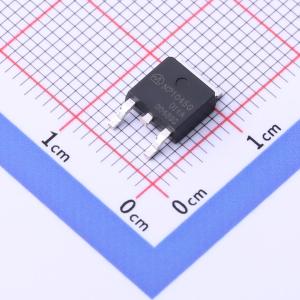

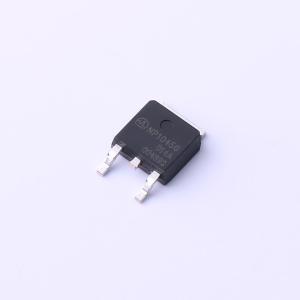

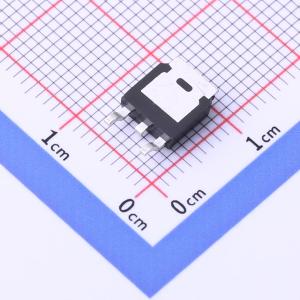

温馨提醒：图片仅供参考，商品以实物为准
NP1045G
N沟道,电流:45A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP1045G
- 商品编号
- C2991156
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 24mΩ@4.5V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26nC@10V | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 140pF |
商品概述
NP1045G采用独特优化的屏蔽栅沟槽技术,可提供高效的高频开关性能。由于极低的RDS(ON)和Qg组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 100 V,ID = 45 A
- RDS(ON)(典型值) = 14.0 mΩ @VGS=10V
- RDS(ON)(典型值) = 18.5 mΩ @VGS = 4.5 V
- 出色的栅极电荷x RDS(on)乘积(品质因数)
- 极低的导通电阻RDS(on)
- 工作温度150 °C
- 100%进行了非钳位感性开关(UIS)测试
应用领域
- DC/DC和AC/DC转换器中的同步整流
- 工业和电机驱动应用
