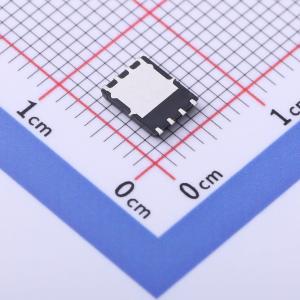

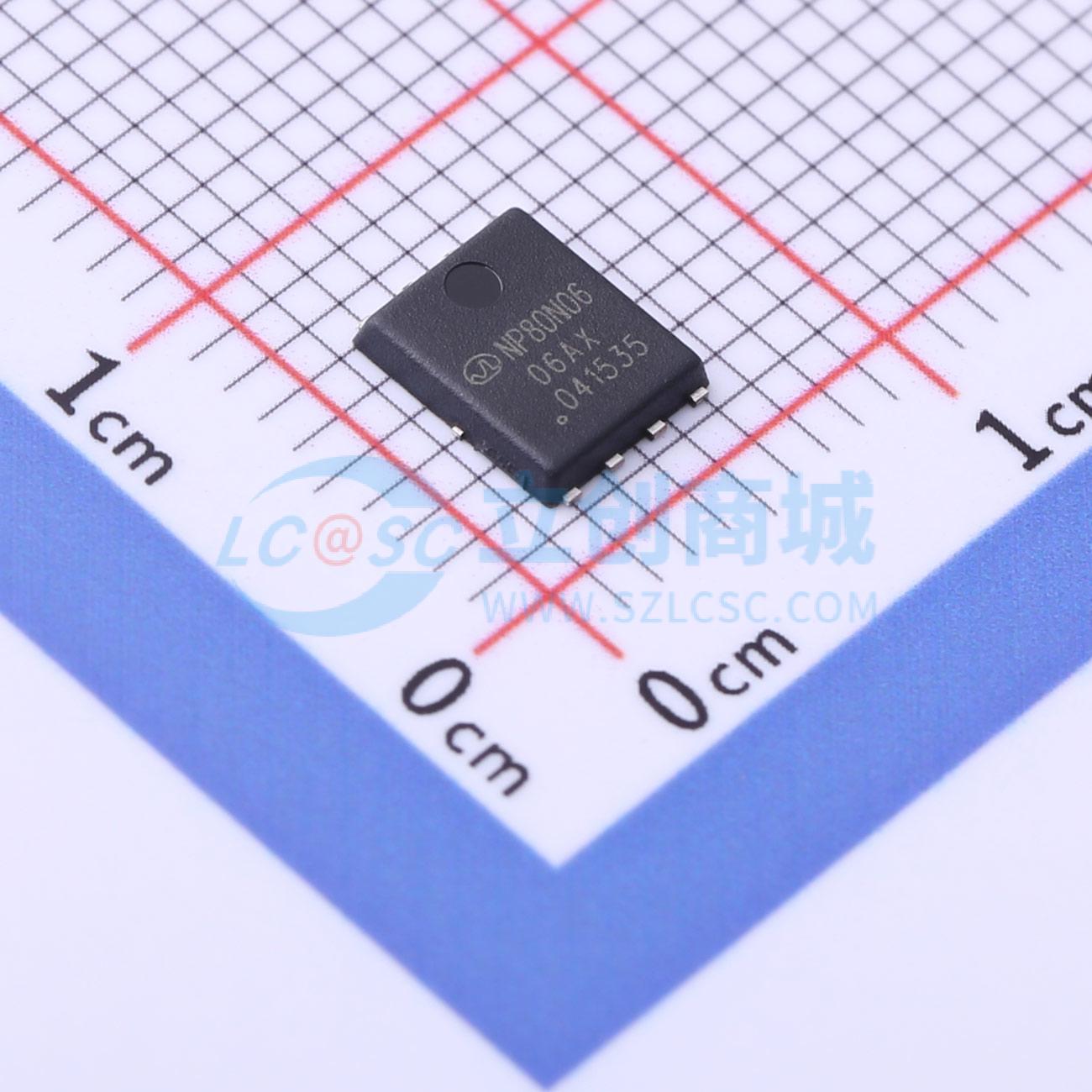

温馨提醒：图片仅供参考，商品以实物为准
NP80N06D6
N沟道 耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP80N06D6采用先进的沟槽技术，经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP80N06D6
- 商品编号
- C2991153
- 商品封装
- PDFN-8(5x5.8)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 10.5mΩ@6V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 74.5nC@10V | |
| 输入电容(Ciss) | 3.759nF | |
| 反向传输电容(Crss) | 231pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF |
商品概述
CJU4828采用先进的沟槽技术和设计，在实现低栅极电荷的同时提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 60 V,ID = 80 A
- RDS(ON)(典型值) = 5.5 mΩ @VGS=10V
- RDS(ON)(典型值) = 8.8 mΩ @VGS=6V
- 出色的栅极电荷x RDS(on)乘积(品质因数FOM)
- 极低的导通电阻RDS(on)
- 工作温度150 °C
- 100%经过UIS测试
应用领域
-DC/DC和AC/DC转换器中的同步整流-工业和电机驱动应用
