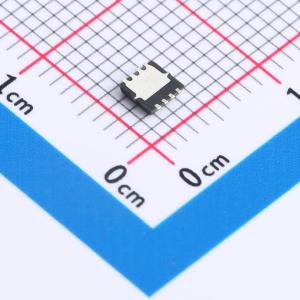

温馨提醒：图片仅供参考，商品以实物为准
NP35N04QR
N沟道 耐压:40V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP35N04QR采用独特优化的沟槽技术，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP35N04QR
- 商品编号
- C2991151
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32.4nC@4.5V | |
| 输入电容(Ciss) | 1.577nF | |
| 反向传输电容(Crss) | 112pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 128pF |
商品特性
- VDS = 40 V,ID = 35 A
- RDS(ON) = 7.9 mΩ(典型值)@ VGS=10V
- RDS(ON) = 10.2 mΩ(典型值)@ VGS=4.5V
- 出色的栅极电荷×RDS(ON)乘积(品质因数)
- 极低的导通电阻RDS(ON)
- 工作温度150 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关(UIS)测试
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
