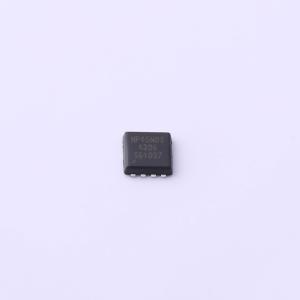

温馨提醒：图片仅供参考，商品以实物为准
NP45N03QR
1个N沟道 耐压:30V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP45N03采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。标准产品NP45N03为无铅产品（符合RoHS和索尼259规格）。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP45N03QR
- 商品编号
- C2991149
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 28W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@10V | |
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
商品概述
NP6050G采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 60 V，ID = 50 A
- RDS(ON)(典型值) = 16.5 mΩ @VGS=10V
- RDS(ON)(典型值) = 20.5 mΩ @VGS = 4.5 V
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 负载开关
