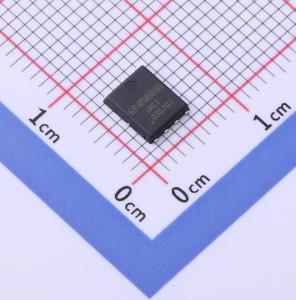

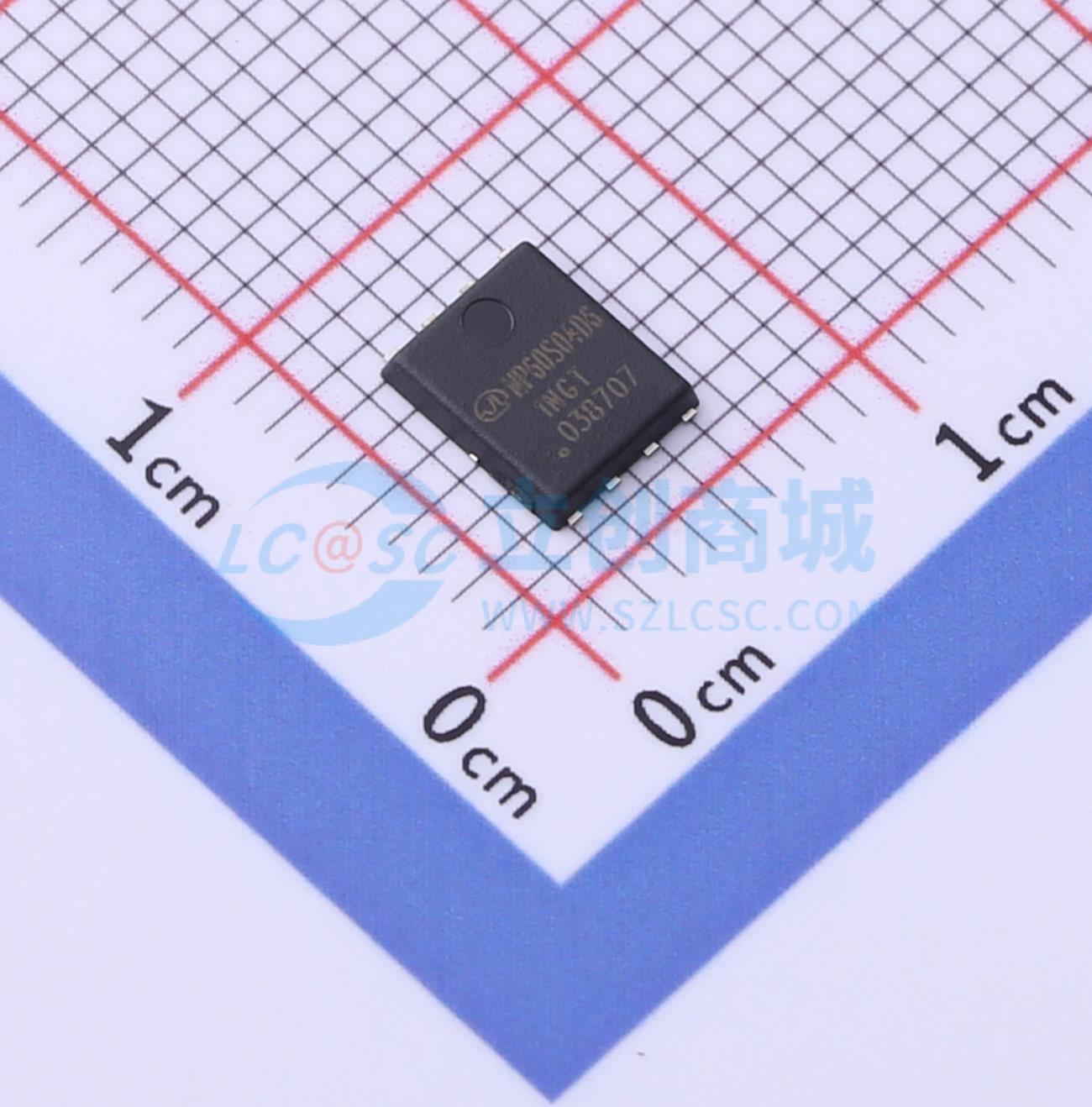

温馨提醒：图片仅供参考，商品以实物为准
NP60S04D6-Sn-G
N沟道增强型MOSFET 1个N沟道 耐压:40V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP60S04D6采用了SGT技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP60S04D6-Sn-G
- 商品编号
- C2991150
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 36pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品概述
GL14P04-8采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于各种应用。封装形式为SOP-8，符合RoHS标准。
商品特性
- VDS = 40 V, \quad ID = 60 A
- RDS(ON)(典型值) = 5.9 m Ω @VGS=10V
- RDS(ON)(典型值) = 8.9mΩ \quad @VGS = 4.5V
- 极低的导通电阻RDS(ON)
- 工作温度达150 °C
- 经过100% UIS测试
应用领域
- DC/DC和AC/DC转换器中的同步整流
- 工业和电机驱动应用
