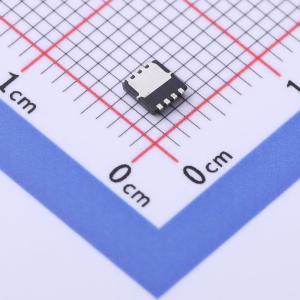

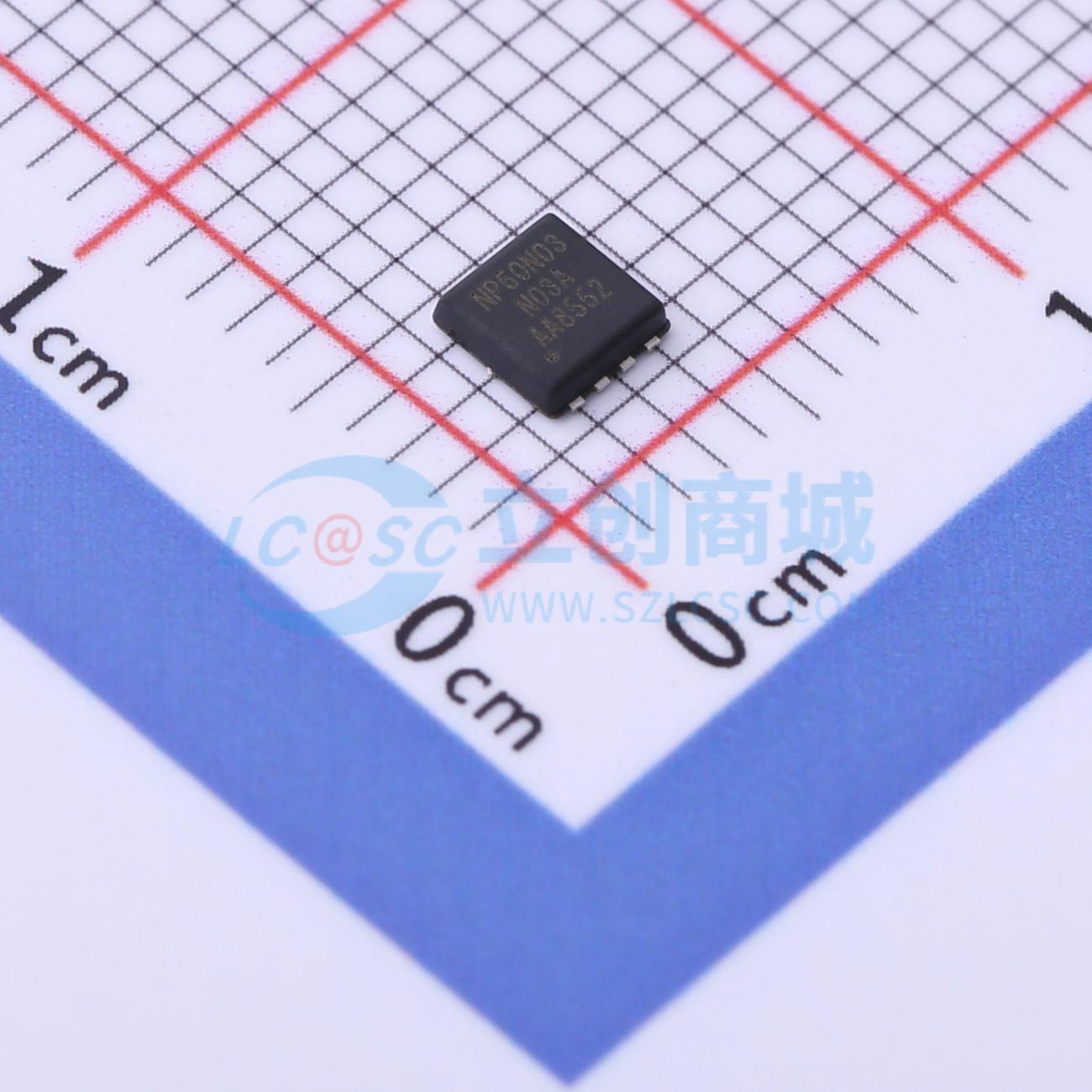

温馨提醒：图片仅供参考，商品以实物为准
NP60N03QR
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP60N03QR采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)和低栅极电荷。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP60N03QR
- 商品编号
- C2991145
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 8mΩ@4.5V | |
| 耗散功率(Pd) | 28W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42.3nC@10V | |
| 输入电容(Ciss) | 2.161nF | |
| 反向传输电容(Crss) | 261pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 308pF |
商品特性
- 漏源电压(VDS) = 30 V,漏极电流(ID) = 60 A
- 当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON))(典型值) = 4 mΩ
- 当栅源电压(VGS) = 4.5 V时,导通电阻(RDS(ON))(典型值) = 6.3 mΩ
- 高功率和电流处理能力
- 无铅产品
- 表面贴装封装
应用领域
- 用于移动宽带(MB)/笔记本电脑(NB)/超移动个人计算机(UMPC)/视频图形阵列(VGA)的高频负载点同步降压转换器
- 网络直流 - 直流电源系统
- 负载开关
