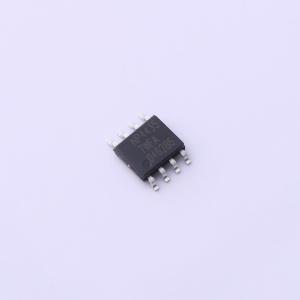

温馨提醒：图片仅供参考，商品以实物为准
NP4435CSR
P沟道增强型MOSFET P沟道 耐压:30V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NP4435CSR-D采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于负载开关和电池保护应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP4435CSR
- 商品编号
- C2991135
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 26mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.1nC@10V | |
| 输入电容(Ciss) | 1.087nF | |
| 反向传输电容(Crss) | 97pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 123pF |
商品概述
NP4407采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于负载开关和电池保护应用。
商品特性
- 漏源电压VDS = -30 V,漏极电流ID = -7.0 A
- 导通电阻RDS(ON)(典型值) = 19.5 mΩ,栅源电压VGS = -10 V
- 导通电阻RDS(ON)(典型值) = 26 mΩ,栅源电压VGS = -4.5 V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
