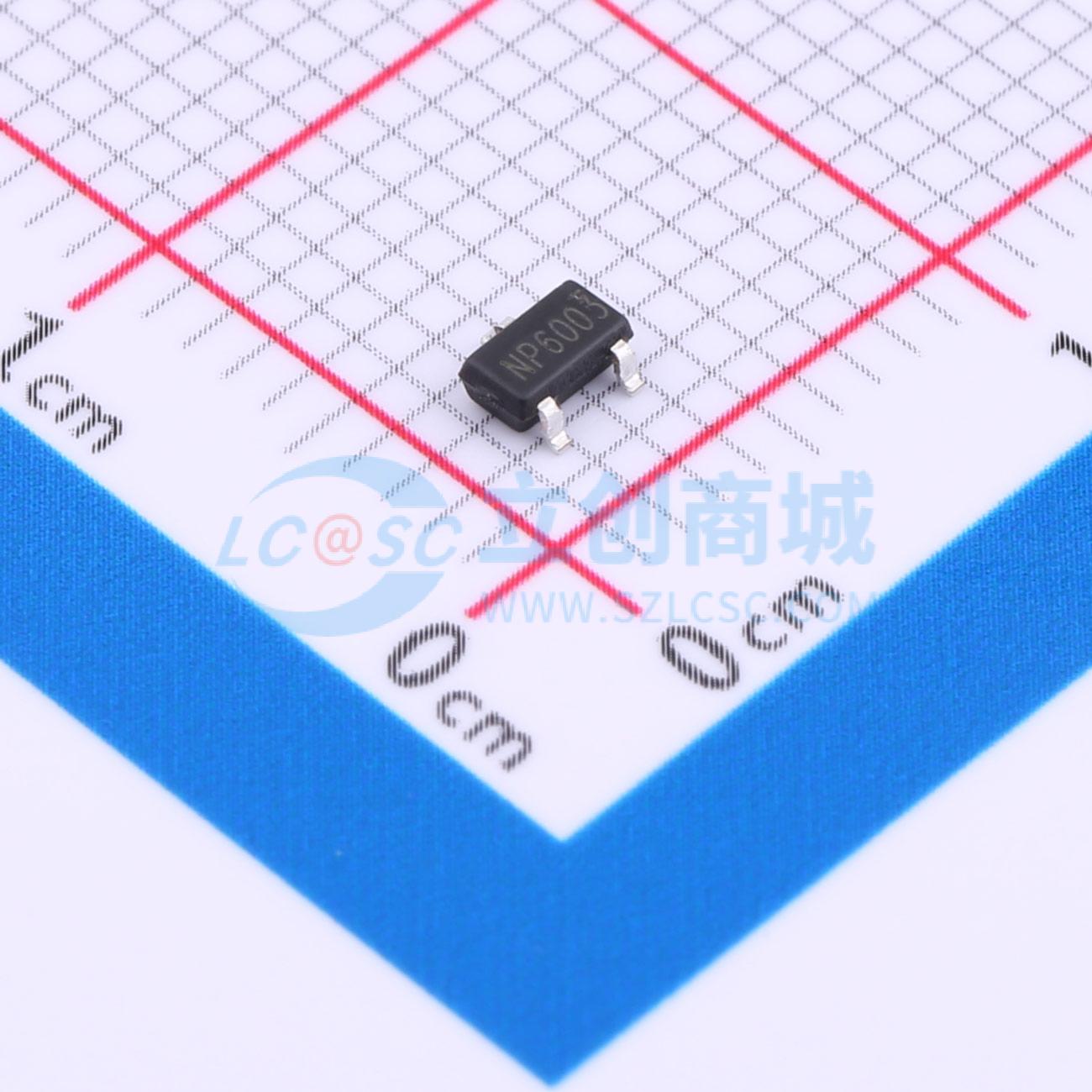

温馨提醒：图片仅供参考，商品以实物为准
NP6003MR-N-G
60V, 3A, N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP6003MR采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP6003MR-N-G
- 商品编号
- C2991132
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 100mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 4.1nC@10V | |
| 输入电容(Ciss) | 175pF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
NP4406SR采用沟槽MOSFET技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Crss组合，导通和开关损耗降至最低。
商品特性
- 漏源电压VDS = 60 V,漏极电流ID = 3 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) = 75 mΩ(典型值:80 mΩ)
- 当栅源电压VGS = 4.5 V时,导通电阻RDS(ON) = 83 mΩ(典型值:90 mΩ)
- 采用高密度单元设计,实现极低的导通电阻Rdson。
- 对雪崩电压和电流进行了全面特性表征。
- 栅极到漏极电荷低,可降低开关损耗。
应用领域
- 电源开关应用。
- 硬开关和高频电路。
- 不间断电源。
